Что такое KNX и как работает умный дом на этом стандарте

Коротко: что такое KNX

KNX — это открытый международный стандарт для автоматизации домов и зданий. По нему работают выключатели, датчики, диммеры, приводы штор, термостаты и контроллеры вентиляции от сотен разных производителей, и все они понимают друг друга без переходников и «костылей».

Важно сразу развести два понятия. KNX — не марка оборудования и не конкретный контроллер. Это набор правил, по которым устройства обмениваются командами. Правила закреплены в стандартах: международном ISO/IEC 14543-3 (утверждён в ноябре 2006 года, охватывает все среды передачи), европейских EN 50090 и EN 13321-1/-2, китайском GB/T 20965, а также в американском ANSI/ASHRAE 135, где описано соответствие между KNX и BACnet.

Стандарт поддерживает KNX Association — организация, созданная в 1999 году объединением трёх европейских систем: EIB, BatiBUS и EHS. Сегодня, по данным официального сайта ассоциации, в её экосистеме более 8000 сертифицированных устройств от более чем 500 производителей (проверено 4 августа 2026 года).

Практический вывод для владельца дома: выключатель одного бренда может управлять диммером другого, а через пять лет вышедший из строя модуль можно заменить изделием третьей марки, не переделывая систему.

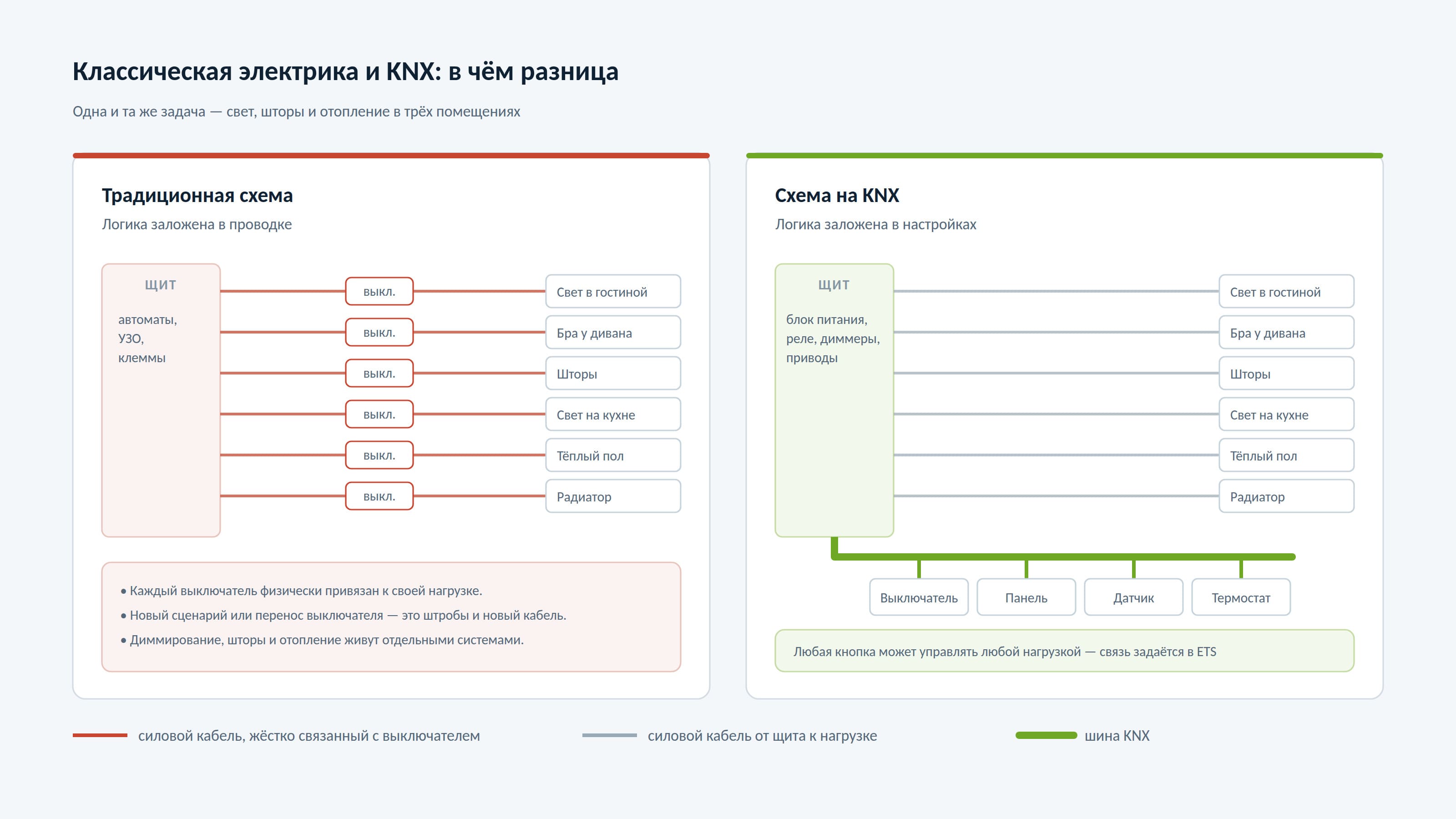

Как работает KNX: шина вместо привычной проводки

В обычной квартире выключатель физически разрывает провод, идущий к светильнику. Логика работы дома буквально зашита в проводку: чтобы одна клавиша управляла двумя люстрами, нужно проложить соответствующий кабель.

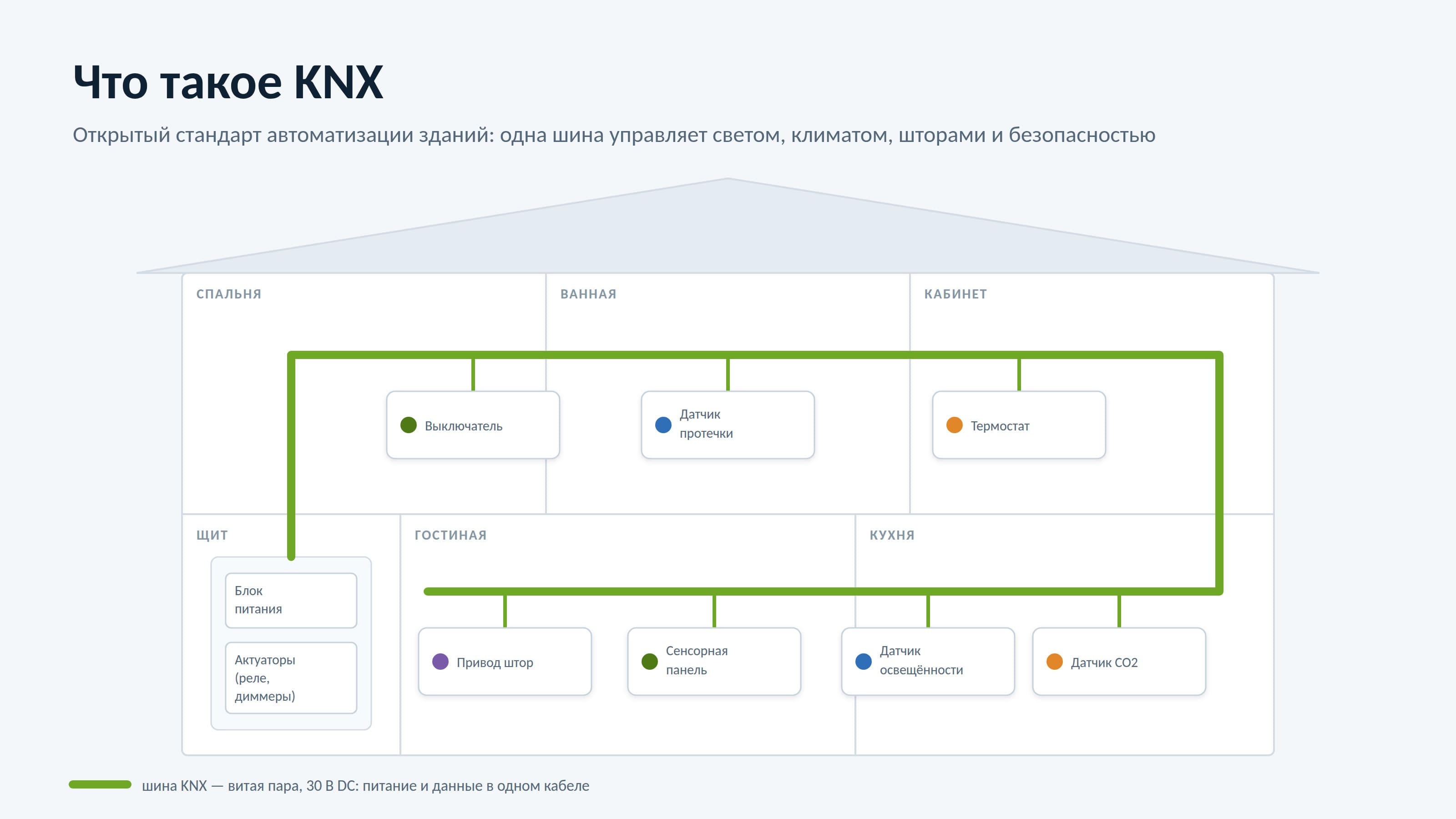

В KNX всё устроено по-другому. По зданию прокладывают отдельный слаботочный кабель — шину. К ней подключаются все органы управления и датчики. Силовое питание идёт только от щита к нагрузке, а команды передаются по шине.

Основной вариант шины — витая пара с номинальным напряжением 30 В постоянного тока. По одной паре одновременно идут и питание устройств, и данные, скорость обмена — 9600 бит/с. Этого достаточно, потому что по шине передаются короткие команды («включить», «яркость 40 %», «температура 21,5 °C»), а не видео или музыка.

Вторая особенность — децентрализация. В классической системе KNX нет главного контроллера, отказ которого останавливает дом. Каждое устройство содержит собственную микропрограмму и знает, что ему делать. Выключатель отправляет в шину короткое сообщение — телеграмму, а все устройства, которым назначен тот же групповой адрес, её принимают и выполняют.

Отсюда главное преимущество: связь между кнопкой и нагрузкой задаётся не проводом, а настройкой. Захотели, чтобы левая клавиша в прихожей гасила весь свет в доме, — это правка в проекте, а не штробление стен.

Логические модули, панели визуализации и мобильные приложения к системе можно добавить, но базовые функции — свет, шторы, отопление — продолжат работать даже при их отказе и без интернета.

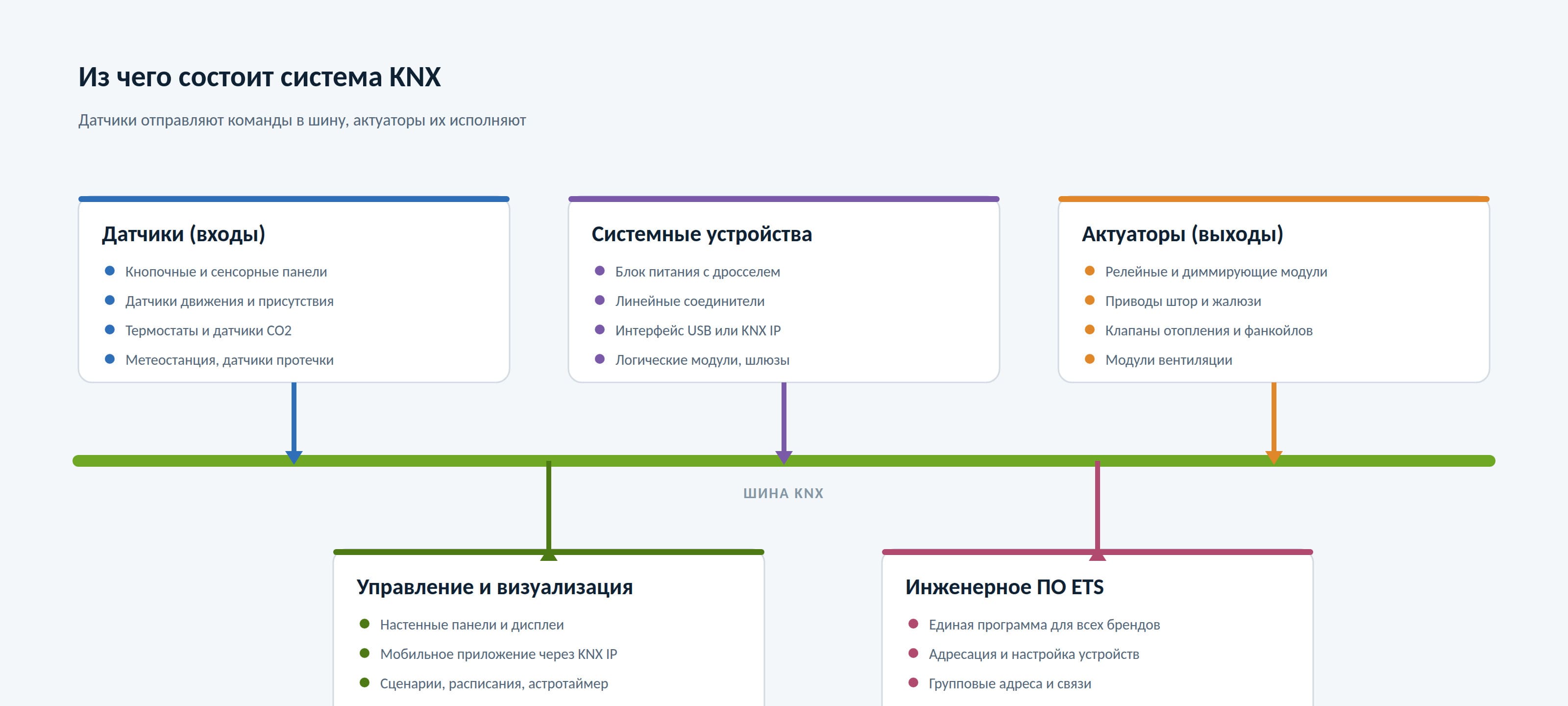

Из чего состоит система KNX

Блок питания. Специальный источник с дросселем, который питает шину. Обычный блок питания 30 В не подойдёт: дроссель нужен для корректной передачи данных.

Датчики — это входы. Кнопочные и сенсорные панели, датчики движения и присутствия, термостаты, датчики CO₂, освещённости и протечки, метеостанция. Они не управляют нагрузкой напрямую, а сообщают в шину о событии.

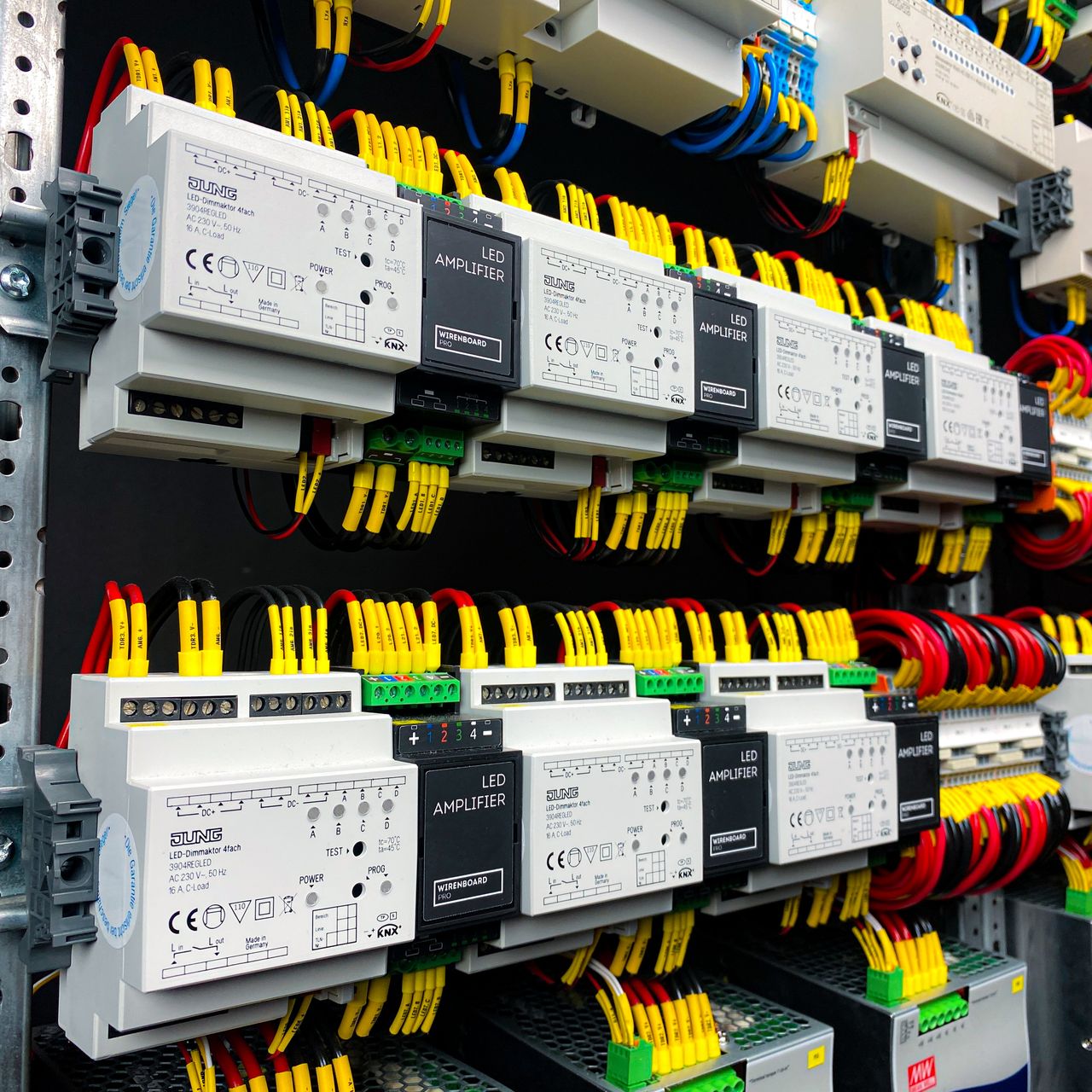

Актуаторы — это выходы. Релейные и диммирующие модули, приводы штор и жалюзи, клапаны отопления, модули вентиляции. Они стоят в щите или рядом с нагрузкой и физически коммутируют питание.

Системные устройства. Линейные и магистральные соединители, интерфейсы USB или KNX IP для подключения ноутбука с программой настройки, логические модули и шлюзы к другим системам.

Программное обеспечение ETS. Единая для всех производителей программа, в которой создаётся проект: устройства получают адреса, а связи между ними — групповые адреса.

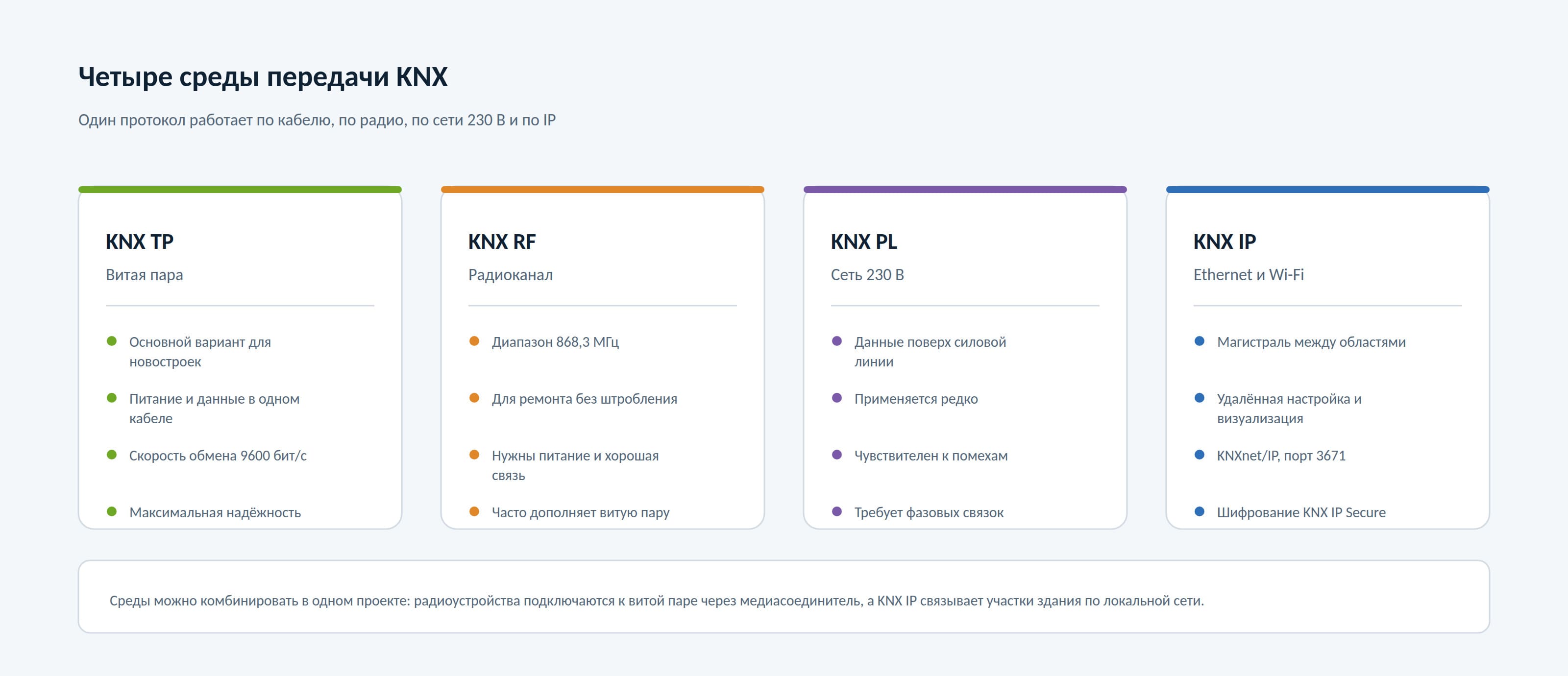

Четыре среды передачи

Стандарт не привязан к одному типу кабеля. Одни и те же команды могут идти по разным физическим средам.

KNX TP (витая пара) — основной и самый надёжный вариант. Подходит, если ремонт ещё не закончен и кабель можно проложить.

KNX RF (радио, диапазон 868,3 МГц) — решение для готового ремонта, когда штробить стены нельзя. Радиоустройства подключают к проводной части через медиасоединитель. Помните, что радиоканалу нужны и питание, и устойчивая связь: в доме с монолитными перекрытиями расстановку придётся проверять на месте.

KNX PL (передача по силовой сети 230 В) — исторически ранняя среда, сегодня применяется редко: она чувствительна к помехам и требует фазовых связок.

KNX IP (Ethernet и Wi-Fi) — используется как быстрая магистраль между участками здания, для удалённой настройки и визуализации. Обмен идёт по протоколу KNXnet/IP, по умолчанию через порт 3671.

Среды свободно комбинируются в одном проекте: например, витая пара по всей квартире плюс несколько радиовыключателей в помещении, где кабель проложить не удалось. Если проводной вариант вам не подходит, посмотрите обзор беспроводных систем.

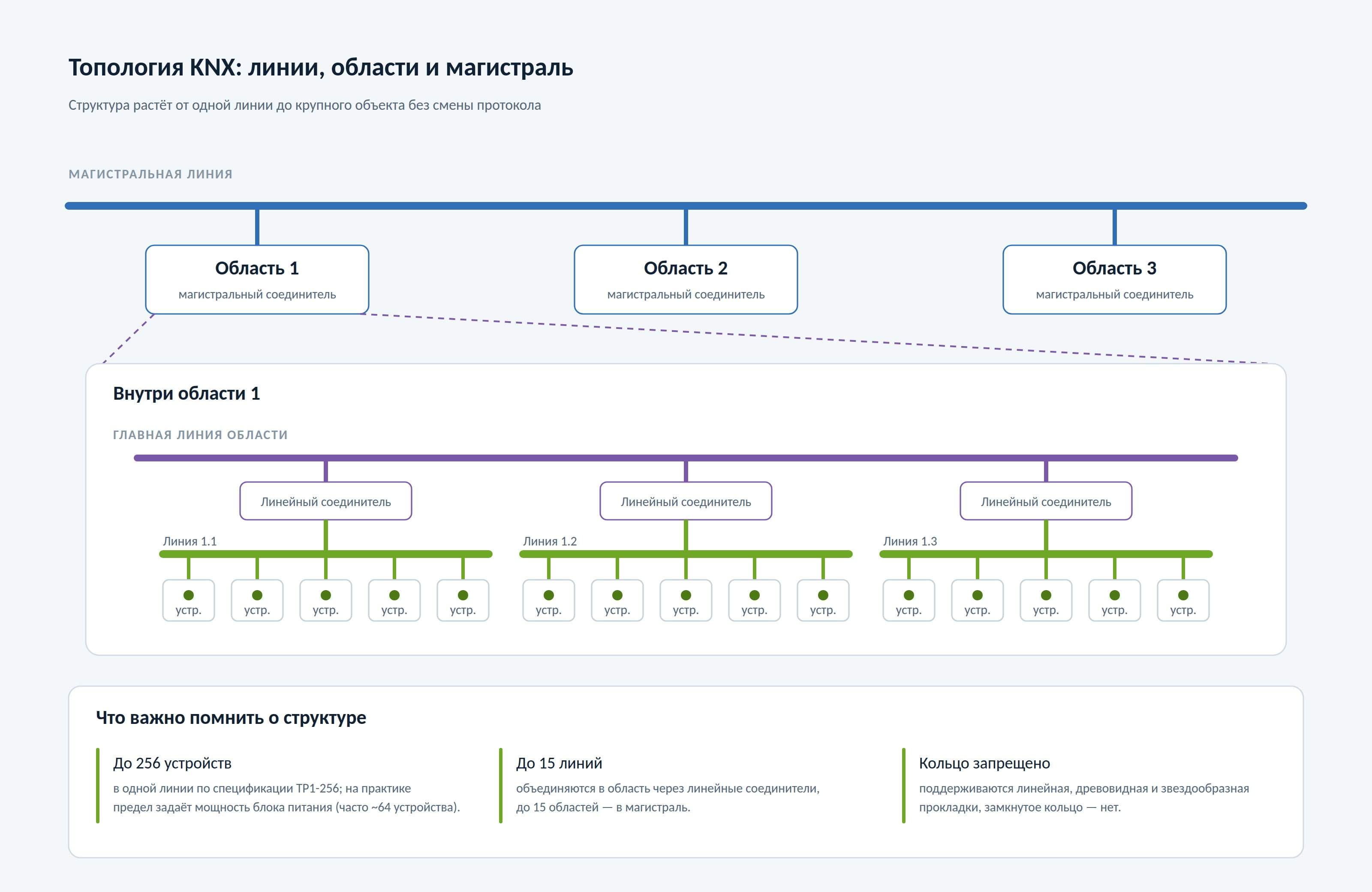

Топология: как система растёт вместе с объектом

Базовая единица — линия. По действующей спецификации TP1-256 в одной линии может быть до 256 устройств без линейных повторителей. На практике предел чаще задаёт не топология, а мощность блока питания: при типовом источнике 640 мА в линию помещается порядка 64 устройств.

Линии объединяются в область через линейные соединители — до 15 линий. Области, в свою очередь, подключаются к магистральной линии — до 15 областей. В сумме это даёт более 57 тысяч адресов, чего хватает не только квартире, но и офисному зданию.

Что важно учесть монтажнику:

• длина одного участка линии — до 1000 м;
• от блока питания до самого дальнего устройства — не более 350 м;
• между двумя любыми устройствами — не более 700 м;
• поддерживаются линейная, древовидная и звездообразная прокладки, замкнутое кольцо не допускается;
• кабель шины прокладывают с зазором не менее 4 мм от силовых линий или с равноценной дополнительной изоляцией.

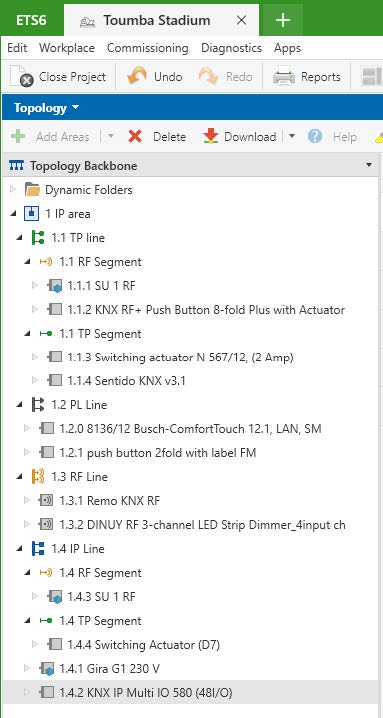

ETS: проект важнее оборудования

ETS — единая инженерная программа, в которой живёт вся логика объекта. В ней задают физические адреса устройств, групповые адреса, параметры каждого канала и сценарии. Файл проекта — это одновременно и настройка системы, и её документация.

Программа платная, и это стоит заложить в бюджет. По официальному прайсу KNX Association актуальны версии ETS6 (проверено 4 августа 2026 года, цены без НДС):

При сдаче объекта требуйте файл проекта ETS. Без него другой специалист не сможет внести изменения и будет вынужден заново считывать систему. Это тот случай, когда один файл определяет, останетесь ли вы привязаны к одному подрядчику.

Что KNX даёт в обычной квартире

Технология интересна не сама по себе, а тем, что она снимает бытовые раздражители.

Свет

Сценарии «Уход», «Кино», «Ночь» одной клавишей. Диммирование, привязка к датчикам присутствия в коридорах и санузлах, автоматическое отключение всего света при выходе. Подробнее — в материале про сценарии освещения.

Шторы и жалюзи

Открытие по расписанию и по солнцу, закрытие в жару, чтобы не перегревать комнату, и вечерний режим приватности.

Отопление и климат

Индивидуальная температура в каждой комнате, понижение на время отсутствия, связь с окнами: открыли створку — радиатор в этой комнате выключился.

Безопасность и защита

Датчики протечки с автоматическим перекрытием воды, имитация присутствия в отпуске, оповещения.

Энергия

Учёт потребления по группам и отключение неиспользуемых линий.

Мультирум-аудио, видеонаблюдение и домофония в KNX не передаются — для них используют профильные системы, а KNX связывается с ними через шлюзы и общие сценарии.

Безопасность: KNX Secure

Раньше шину защищала в основном физическая недоступность кабеля. Сегодня в стандарте есть штатные механизмы шифрования.

KNX Data Secure защищает содержимое телеграмм: обеспечивает шифрование, целостность, аутентификацию и защиту от повторной передачи. Используется алгоритм AES-128. Механизм закреплён в стандарте EN 50090-3-4 (2018 год).

KNX IP Secure защищает трафик, который идёт по локальной сети и через интернет. Соответствующий стандарт — ISO 22510 (2019 год).

Два условия, о которых нужно знать заказчику. Во-первых, защита работает только если её поддерживают все участвующие устройства и она включена в проекте. Во-вторых, у каждого KNX Secure-устройства есть заводской ключ FDSK, напечатанный на корпусе и на наклейке в коробке. При вводе в эксплуатацию ETS заменяет его на индивидуальный ключ, а наклейки нужно хранить отдельно от объекта: тот, у кого есть заводской ключ, потенциально может расшифровать обмен.

Преимущества и ограничения

KNX и беспроводные системы: честное сравнение

Сравниваем по одинаковым критериям, без заранее назначенного победителя.

Вывод не в том, что одна технология лучше. Они закрывают разные ситуации, и в одном доме нередко сочетаются: KNX как инженерная основа плюс беспроводные устройства там, где кабеля нет.

Когда KNX оправдан, а когда нет

Стоит рассматривать, если ремонт ещё не начался или идёт на стадии электрики; в доме больше 15–20 управляемых нагрузок; есть отопление с раздельными контурами, шторы или вентиляция; систему планируют эксплуатировать десятилетиями; важна независимость от сервисов производителя.

Скорее не стоит, если ремонт завершён и штробить стены нельзя; задача ограничивается парой светильников и розеткой; бюджет жёстко ограничен, а список функций короткий. В этих случаях разумнее посмотреть на беспроводные решения — или на гибридную схему с KNX RF.

Что учесть при проектировании и монтаже

1. Кабель. Применяется сертифицированный кабель типа J-Y(St)Y 2×2×0,8 или YCYM 2×2×0,8. Использовать «что было под рукой» нельзя: от кабеля зависят и питание, и качество связи.
2. Резерв. Заложите в щите запас по месту минимум 20–30 %: система почти всегда дорастает.
3. Шлейф, а не звезда от щита. Шину удобнее вести шлейфом по подрозетникам, оставляя петлю запаса в каждом.
4. Блок питания по нагрузке. Считайте суммарное потребление устройств линии, а не берите источник «с запасом на глаз».
5. Разделение с силовой частью. Соблюдайте зазор не менее 4 мм от кабелей 230 В либо применяйте дополнительную изоляцию.
6. Документация. На выходе у вас должны быть однолинейная схема, схема расположения устройств, экспорт проекта ETS и список групповых адресов.

Всё это входит в проект системы и последующий монтаж и программирование.

Частые ошибки

• Покупать оборудование до проекта. Состав системы определяется задачами и щитом, а не витриной магазина.
• Экономить на щите. Актуаторам нужно место и вентиляция, а тесный щит усложняет обслуживание.
• Оставлять файл проекта у подрядчика. Это фактическая привязка к одному исполнителю.
• Заказывать «умный дом» без списка сценариев. Сценарии — это техническое задание; без него систему настроят «по умолчанию».
• Смешивать KNX Secure и обычные устройства в одной защищённой группе. Если хоть один участник не поддерживает шифрование, защита в этой группе не работает.
• Забывать про ручное управление. В каждой комнате должна оставаться понятная клавиша, которая работает без приложения.

Вывод

KNX — это не гаджет, а инженерная основа здания, сопоставимая по сроку жизни с самой электрикой. Он даёт независимость от одного производителя и от облачных сервисов, честно масштабируется от квартиры до офисного центра, но требует проекта, кабеля и квалифицированного исполнителя.

Если ремонт ещё впереди, самый дешёвый шаг — заранее заложить шину и обсудить сценарии. Это стоит немного на стадии черновых работ и почти невозможно сделать после чистовой отделки.
