БЕСПРОВОДНОЙ УМНЫЙ ДОМ: ПОЧЕМУ ZIGBEE СТАЛ ОДНИМ ИЗ ОСНОВНЫХ ПРОТОКОЛОВ

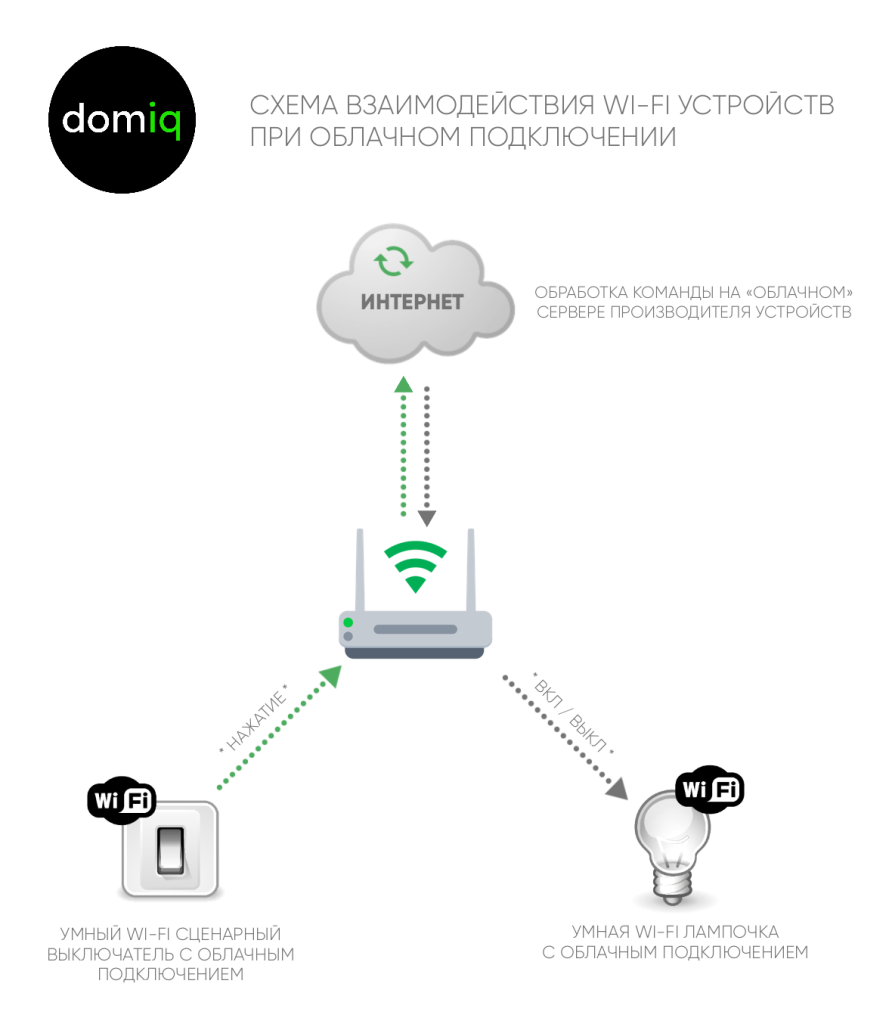

Первые массовые устройства для умного дома преимущественно подключались через Wi-Fi. Для обмена данными использовался обычный домашний маршрутизатор, а команды нередко обрабатывались на облачных серверах производителей. Такой подход остаётся востребованным для оборудования, которому необходима высокая пропускная способность, например камер видеонаблюдения и мультимедийных устройств.
Однако подключение десятков выключателей, датчиков и исполнительных модулей предъявляет к беспроводной сети другие требования. Для подобных устройств важнее экономное расходование энергии, устойчивый обмен короткими сообщениями и возможность локального управления без обязательного подключения к облаку.
Именно для таких задач используется Zigbee. Протокол позволяет объединять многочисленные устройства автоматизации в единую сеть, поддерживает ячеистую топологию и предусматривает механизмы взаимодействия оборудования разных производителей. Благодаря этим особенностям Zigbee применяется как в квартирах и частных домах, так и в системах автоматизации коммерческих помещений.
ZIGBEE: УСТРОЙСТВО И НАЗНАЧЕНИЕ ПРОТОКОЛА
Zigbee — беспроводной протокол связи, разработанный для передачи небольших объёмов данных между устройствами интернета вещей (IoT). В распространённых системах домашней автоматизации он использует радиотехнологию IEEE 802.15.4 с рабочей частотой 2,4 ГГц и физической скоростью передачи до 250 Кбит/с.
В отличие от Wi-Fi, Zigbee ориентирован не на непрерывную передачу больших массивов информации, а на обмен командами, состояниями и измерениями. Например, датчик температуры периодически отправляет показания, настенный выключатель передаёт команду освещению, а релейный модуль сообщает контроллеру о состоянии подключённой нагрузки.
В системе Zigbee могут работать устройства разных категорий: датчики, выключатели, термостаты, реле, диммеры, контроллеры светодиодного освещения и приводы инженерного оборудования.
Например, одноканальный диммер Inttechno INTZBACDIM1CHNN использует Zigbee для управления яркостью совместимых источников света. Он может получать команды от системы автоматизации, поддерживает дополнительные функции настройки освещения и механизмы прямого взаимодействия с совместимыми управляющими устройствами.
КАК ОРГАНИЗОВАНА СЕТЬ ZIGBEE

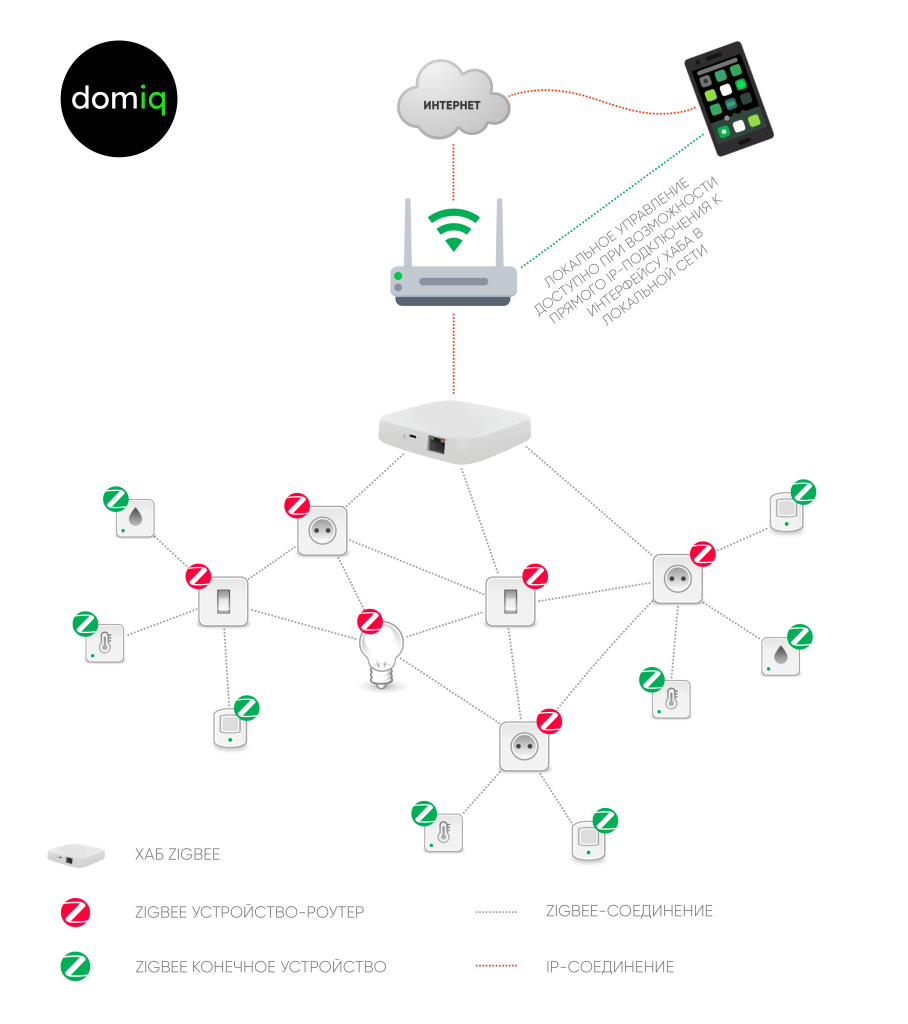

Устройства Zigbee обмениваются информацией внутри одной беспроводной сети. При этом сообщения не обязательно передаются напрямую от отправителя к получателю: промежуточные узлы могут выполнять маршрутизацию, обеспечивая доставку пакетов через другие устройства.
Такая организация называется Mesh-топологией, или ячеистой сетью. Она позволяет расширять радиопокрытие и использовать альтернативные маршруты, когда отдельные узлы перестают быть доступными.
Для Zigbee предусмотрено 16-битное сетевое адресное пространство. Теоретическая адресная ёмкость значительно превышает потребности типового умного дома, однако реальное количество подключаемых устройств ограничивается возможностями координатора, памятью маршрутизаторов, радиотрафиком и особенностями программного обеспечения.
Поэтому универсального правила, согласно которому любая Zigbee-сеть стабильно обслуживает определённое количество устройств, не существует. Для небольшого объекта достаточно одного координатора и нескольких маршрутизирующих узлов, тогда как крупные инсталляции требуют отдельного расчёта сетевой инфраструктуры.
В обычной централизованной Zigbee-сети используются три логических типа устройств: координатор, маршрутизаторы (Routers) и конечные устройства (End Devices).
|
КООРДИНАТОР ZIGBEE Координатор (Zigbee Coordinator) формирует беспроводную сеть. При её создании выбираются рабочий радиоканал, идентификаторы сети и основные параметры подключения участников.В стандартной централизованной сети используется один координатор. Он может также выполнять функции Trust Center, отвечающего за управление ключами и авторизацию устройств. После формирования сети координатор способен участвовать в маршрутизации сообщений, но не обязан обрабатывать каждую команду между устройствами. В бытовых системах координатор обычно входит в состав Zigbee-шлюза. Сам шлюз дополнительно может обеспечивать работу мобильного приложения, хранение автоматизаций и интеграцию с другими системами. Например, Inttechno Smart Gateway INTHGWV2 предназначен для подключения и управления Zigbee-оборудованием, а также взаимодействия с совместимыми Matter-экосистемами. |
МАРШРУТИЗАТОРЫ ZIGBEE Zigbee Router — устройство, которое участвует в доставке пакетов другим узлам сети. Оно может ретранслировать сообщения, обеспечивать подключение дочерних устройств и помогать формировать дополнительные пути передачи данных.Маршрутизаторы должны оставаться доступными для радиообмена, поэтому обычно работают от постоянного источника питания. К ним могут относиться умные розетки, реле, диммеры и настенные выключатели с соответствующей сетевой реализацией. Однако питание от электросети само по себе ещё не гарантирует, что устройство выполняет роль Router. Это свойство определяется его прошивкой и реализацией Zigbee. Количество конечных устройств, которое может обслуживать один маршрутизатор, также зависит от конкретного оборудования и выделенных для этого ресурсов. |
|
КОНЕЧНЫЕ УСТРОЙСТВА ZIGBEE End Device не передаёт транзитный трафик других участников сети. Для обмена сообщениями оно взаимодействует с родительским узлом, которым выступает координатор или маршрутизатор.Чаще всего такую роль выполняют батарейные датчики, беспроводные кнопки и другие маломощные устройства. Многие из них относятся к категории Sleepy End Device: радиомодуль большую часть времени выключен, а устройство периодически связывается с родительским узлом для получения необходимых сообщений. При этом конечное устройство не обязательно должно работать от батарейки. В Zigbee существуют также End Devices с постоянно включённым приёмником. Их принципиальная особенность заключается в отсутствии функции маршрутизации, а не в конкретном способе питания. |
|
ОСНОВНЫЕ ВОЗМОЖНОСТИ ПРОТОКОЛА ZIGBEE
При выборе беспроводной системы важно учитывать не только дальность радиосвязи, но и способы адресации команд, совместимость оборудования и поведение сети при отказе отдельных компонентов. Zigbee предусматривает несколько механизмов, которые помогают решать эти задачи.
|
СТАНДАРТИЗОВАННЫЕ ФУНКЦИИ В Zigbee применяется библиотека Zigbee Cluster Library (ZCL), описывающая стандартные функции устройств. Кластеры определяют, какие команды и атрибуты используются для управления освещением, климатом, измерения параметров окружающей среды и других задач.Например, кластер On/Off отвечает за включение и выключение, Level Control — за изменение уровня яркости, а Temperature Measurement — за передачу температурных показаний. Благодаря общей функциональной модели устройства разных производителей могут обмениваться стандартными командами. Однако совместимость конкретных моделей необходимо проверять отдельно: производители могут использовать дополнительные кластеры, собственные расширения и отличающиеся процедуры настройки. |

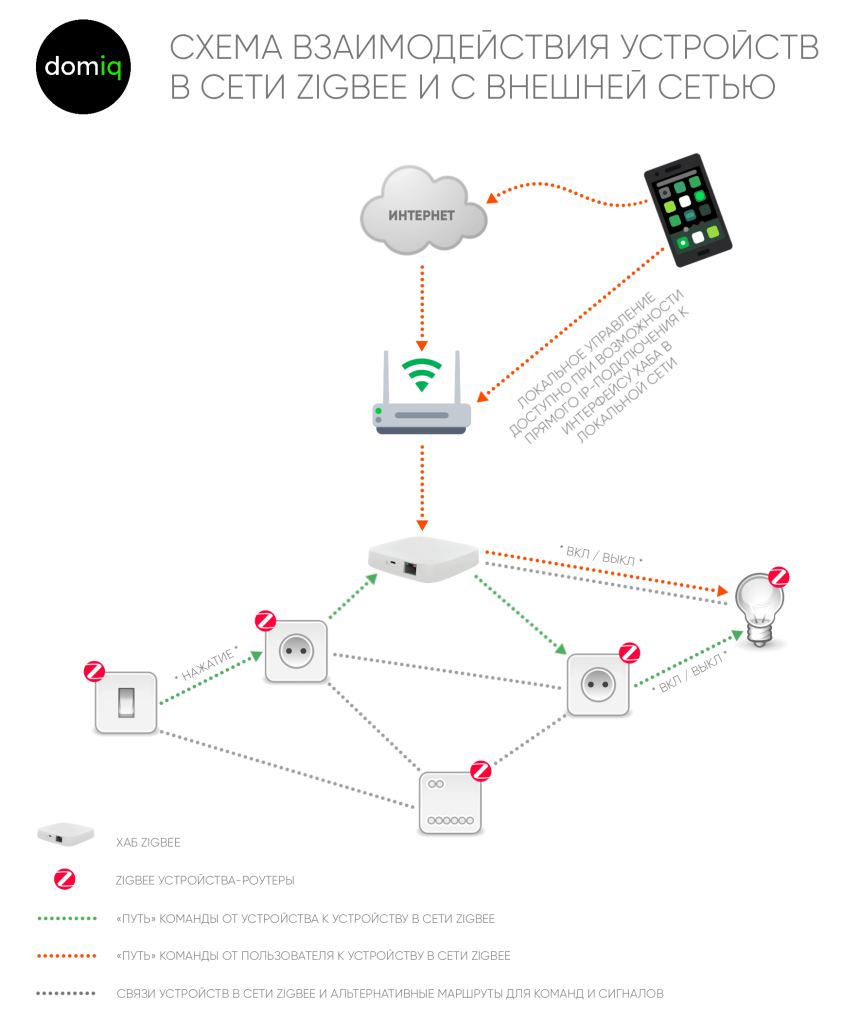

ЯЧЕИСТАЯ ТОПОЛОГИЯ MESH Маршрутизаторы Zigbee формируют сеть, в которой пакеты способны перемещаться через промежуточные узлы. Это помогает организовывать связь между устройствами, находящимися за пределами прямой радиовидимости.Если один маршрут становится недоступным, сетевой стек может обнаружить другой путь доставки. Однако самовосстановление возможно только при наличии альтернативных маршрутов и достаточном качестве радиосвязи. Например, исполнительные модули, расположенные в разных помещениях и выполняющие роль Zigbee Router, могут формировать промежуточные участки Mesh-сети для передачи сообщений к удалённым датчикам. |
|
ПРЯМОЕ ВЗАИМОДЕЙСТВИЕ УСТРОЙСТВ Zigbee предусматривает механизм Binding, позволяющий связывать совместимые устройства на прикладном уровне. При такой конфигурации управляющий элемент отправляет команду определённому получателю без обязательной обработки события отдельным сценарием центрального контроллера.Например, беспроводная кнопка может передавать команду включения непосредственно реле или диммеру. Для этого оба устройства должны поддерживать необходимые кластеры и процедуру привязки. Подобные функции предусмотрены, например, в одноканальном LED-контроллере Inttechno INTZBDC1CH. Он поддерживает Find & Bind, TouchLink и взаимодействие с управляющими устройствами Green Power. Следует различать прямую прикладную привязку и физическую передачу сигнала за один радиопереход: сообщения между связанными устройствами могут проходить через маршрутизаторы Zigbee. |
|
ПРЕИМУЩЕСТВА ZIGBEE ДЛЯ АВТОМАТИЗАЦИИ ДОМА
Zigbee получил широкое распространение благодаря сочетанию нескольких свойств: низкого энергопотребления, возможности подключения большого числа маломощных устройств и развитой экосистемы оборудования. При правильном проектировании эти особенности позволяют строить беспроводные системы управления освещением, климатом и другими инженерными функциями.
|
УСТОЙЧИВОСТЬ РАДИОСВЯЗИ Mesh-топология позволяет использовать несколько маршрутов между участниками сети. При выходе отдельного маршрутизатора из строя сообщения могут передаваться через другие доступные узлы.Однако скорость отклика определяется не только топологией. На неё влияют загруженность радиоканала, количество переходов между маршрутизаторами, состояние принимающего устройства и способ обработки команды. Поэтому надёжность Zigbee достигается правильным размещением оборудования и настройкой сети, а не одним лишь наличием Mesh. |
ШИРОКИЙ ВЫБОР ОБОРУДОВАНИЯ В экосистеме Zigbee представлены устройства различного назначения и ценового сегмента. Это позволяет подобрать оборудование для простых систем освещения и более сложных проектов автоматизации.Например, диммер Inttechno INTZBACDIM1CHNN позволяет организовать регулирование яркости совместимых светильников, а LED-контроллер INTZBDC1CH предназначен для управления одноцветными светодиодными лентами. При использовании разных брендов необходимо учитывать совместимость со шлюзом, поддерживаемые функции и возможные ограничения программного обеспечения. |
|
ЛОКАЛЬНАЯ РАБОТА Сеть Zigbee способна передавать команды внутри объекта без обращения к интернету. Это позволяет организовывать управление устройствами независимо от внешних облачных сервисов.Но автономность сценариев зависит от конкретного шлюза. Если автоматизации обрабатываются на удалённом сервере производителя, потеря интернета может нарушить их выполнение. Поэтому при выборе системы важно выяснить, где именно хранится и исполняется логика: локально в контроллере или в облачной инфраструктуре. |
ЗАЩИТА ПЕРЕДАВАЕМЫХ ДАННЫХ Zigbee предусматривает криптографическую защиту с использованием AES-128, механизмы управления сетевыми ключами и процедуры подключения новых участников.В централизованных конфигурациях функции Trust Center позволяют управлять политикой безопасности и авторизацией устройств. При этом итоговый уровень защиты определяется реализацией конкретного оборудования, настройками сети и применяемыми ключами. Для безопасной эксплуатации необходимо использовать актуальные прошивки и исключать несанкционированное добавление новых устройств. |
|
МИНИМАЛЬНОЕ ЭНЕРГОПОТРЕБЛЕНИЕ Zigbee разработан для устройств, которым требуется передавать небольшое количество данных и сохранять заряд автономного источника питания. Энергосбережение обеспечивается несколькими механизмами:
Примером последнего подхода служит беспроводной выключатель Inttechno INTGPDRS1MONO. Он работает без батареек: нажатие клавиши вырабатывает энергию, необходимую для передачи команды совместимому исполнительному устройству Green Power. Срок работы обычного батарейного Zigbee-датчика нельзя определить только по названию протокола. Он зависит от ёмкости батареи, частоты измерений, температуры эксплуатации и характеристик электроники. |
|
ОГРАНИЧЕНИЯ ZIGBEE: ЧТО НЕОБХОДИМО УЧИТЫВАТЬ
Несмотря на развитую экосистему и преимущества маломощной Mesh-сети, Zigbee не решает автоматически все задачи беспроводной автоматизации. Перед внедрением необходимо оценивать зависимость от центрального оборудования, совместимость устройств и условия работы радиоканала.
|
ЗАВИСИМОСТЬ ОТ КООРДИНАТОРА И КОНТРОЛЛЕРА В централизованной Zigbee-сети координатор необходим для её первоначального формирования и выполнения определённых сетевых функций. Однако он не является обязательным промежуточным участником при передаче каждого сообщения.Если координатор или программный контроллер перестанет работать, последствия будут зависеть от архитектуры конкретной системы. Например, могут стать недоступны централизованные автоматизации, добавление новых устройств и управление через приложение. При этом некоторые локальные связи способны сохраняться. Если управляющее и исполнительное устройства поддерживают Binding и сохраняют необходимую радиосвязь, базовые команды могут передаваться без обработки центральным сценарием. |

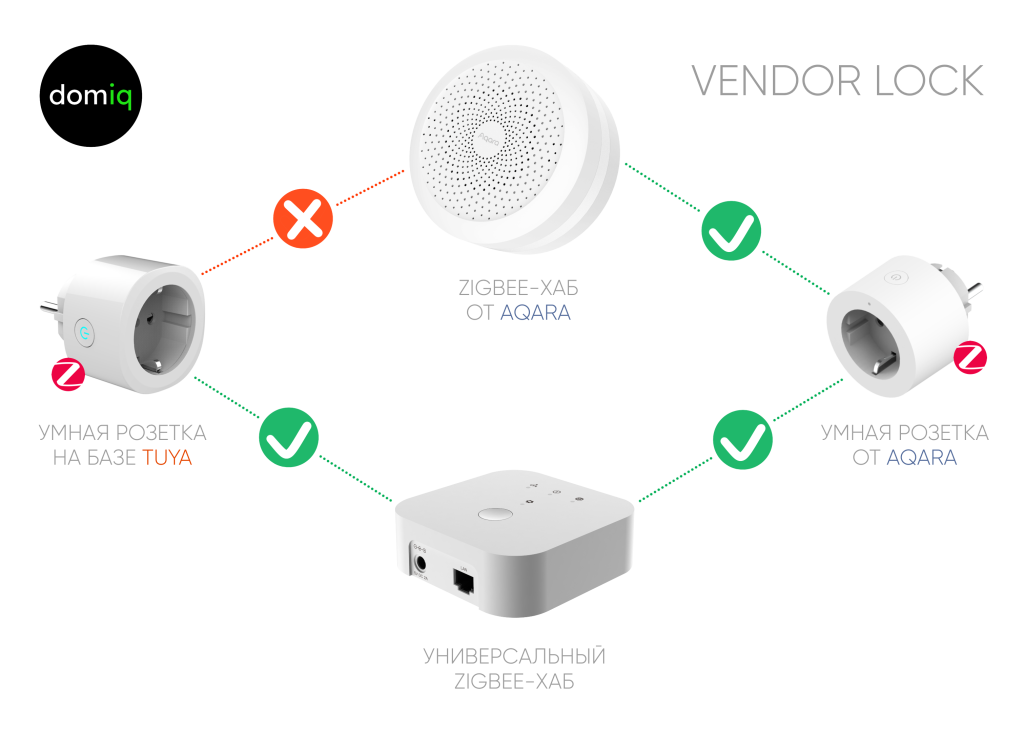

ОГРАНИЧЕНИЯ СОВМЕСТИМОСТИ Хотя Zigbee предусматривает стандартизированные функции, производители могут дополнять их собственными возможностями и ограничивать работу оборудования в сторонних системах.В результате устройство может подключаться к универсальному координатору, но предоставлять только базовые функции. Расширенные настройки, обновления прошивки или отдельные сценарии при этом могут оказаться недоступными. Например, производитель оборудования Inttechno указывает, что совместимые универсальные Zigbee-шлюзы обеспечивают выполнение основных функций ряда устройств, тогда как полный набор настроек доступен при использовании фирменного Inttechno Smart Gateway. Поэтому отсутствие жёсткой привязки к производителю не следует воспринимать как гарантию полной функциональной совместимости с любым хабом. |
|
РАДИОПОМЕХИ И ПРЕПЯТСТВИЯ Большинство домашних Zigbee-систем используют диапазон 2,4 ГГц, в котором также работают Wi-Fi, Bluetooth и другие беспроводные технологии.При высокой загрузке эфира возможны повторные передачи, увеличение задержек и потеря отдельных сообщений. На качество связи также влияют железобетонные перекрытия, металлические корпуса, электрические щиты и особенности планировки здания. Для повышения устойчивости необходимо выбирать подходящий радиоканал, учитывать расположение Wi-Fi-точек доступа и обеспечивать достаточное количество совместимых маршрутизирующих устройств. Отдельное внимание следует уделять оборудованию, установленному внутри металлических распределительных щитов: такие конструкции способны существенно ослаблять радиосигнал. |
НЕВЫСОКАЯ ПРОПУСКНАЯ СПОСОБНОСТЬ Zigbee хорошо подходит для управления реле, освещением, шторами и получения показаний датчиков. Но его радиоканал не предназначен для передачи видеопотоков, потокового аудио и других больших объёмов данных.В подобных случаях целесообразнее использовать Wi-Fi или Ethernet. Например, камеры видеонаблюдения могут работать по IP-сети, а Zigbee-датчики движения — передавать события в общую систему автоматизации. Для взаимодействия оборудования разных протоколов применяется совместимый контроллер или система интеграции. При этом важно учитывать, какие функции каждого устройства действительно поддерживаются выбранной платформой. |
КАК СДЕЛАТЬ СИСТЕМУ ZIGBEE БОЛЕЕ НАДЁЖНОЙ?
При проектировании беспроводного умного дома следует заранее определить расположение координатора, исполнительных устройств и датчиков. Особенно важно учитывать, какие компоненты будут выполнять роль маршрутизаторов и смогут обеспечить связь в удалённых помещениях.
Для основного освещения рекомендуется предусматривать локальное управление, не зависящее исключительно от работы приложения или внешнего сервиса. Это может быть физическое подключение настенного выключателя к релейному модулю либо прямая прикладная привязка совместимых Zigbee-устройств.
Например, двухклавишный выключатель Inttechno INTGPDRS2MONO использует Zigbee Green Power, получает энергию от нажатия клавиш и может непосредственно отправлять команды совместимым исполнительным устройствам. Такая конфигурация позволяет организовать дополнительные точки управления без прокладки кабеля и замены батареек.
Ещё один фактор — правильное распределение сетевой нагрузки. Большое количество устройств не гарантирует стабильную работу, если почти все они располагаются далеко от маршрутизаторов или используют один перегруженный участок радиосети.
После монтажа необходимо проверить обмен командами в разных помещениях, реакцию исполнительных устройств и работу локальных связей при недоступности контроллера автоматизаций. Это позволяет выявить проблемы покрытия до передачи системы заказчику.
ZIGBEE, MATTER И ДРУГИЕ ПРОТОКОЛЫ: СОВМЕСТНАЯ РАБОТА
Zigbee использует собственный сетевой стек, поэтому устройства этого протокола не могут напрямую обмениваться сообщениями с оборудованием Wi-Fi или Thread без соответствующей интеграции.
Для объединения разных технологий применяется контроллер автоматизации, шлюз или мост. Например, Matter Bridge позволяет представить поддерживаемые функции Zigbee-устройств в системе Matter, не изменяя их исходный способ радиосвязи.
Такой подход особенно полезен при расширении уже установленного умного дома. Если на объекте работают Zigbee-реле и датчики, их не обязательно заменять при появлении оборудования Matter-over-Thread. При наличии совместимого моста устройства могут участвовать в общей системе управления.
Например, шлюз Inttechno INTHGWV2 объединяет функции управления Zigbee и взаимодействия с Matter. В его характеристиках также предусмотрена функция Thread Border Router, которая используется для подключения сети Thread к другой IP-инфраструктуре.
При этом объединение устройств в одной экосистеме не означает, что Zigbee и Thread становятся одной радиосетью. Каждый протокол продолжает использовать собственные механизмы передачи данных, а совместимость обеспечивается соответствующими компонентами интеграции.
ИТОГ: КОГДА СТОИТ ИСПОЛЬЗОВАТЬ ZIGBEE?
Zigbee остаётся практичным решением для построения беспроводных систем умного дома, особенно когда требуется объединить большое количество датчиков, выключателей и исполнительных модулей с небольшим объёмом передаваемых данных.
Его основные преимущества — низкое энергопотребление, Mesh-топология, развитая библиотека стандартных функций и широкий ассортимент совместимого оборудования. Механизмы Binding и Green Power дополнительно позволяют организовывать локальные связи и использовать отдельные устройства без батарейного питания.
Однако устойчивость конкретной Zigbee-системы определяется не только возможностями протокола. Необходимо учитывать характеристики координатора, расположение маршрутизаторов, качество радиосвязи, совместимость оборудования и расположение логики автоматизации.
Поэтому при разработке полноценного умного дома Zigbee целесообразно рассматривать как одну из технологий общей инженерной инфраструктуры. Управление освещением, шторами и датчиками можно реализовать на Zigbee, а оборудование с более высокими требованиями к пропускной способности подключить по Wi-Fi или Ethernet.
При грамотном подборе компонентов и настройке сетевой архитектуры Zigbee позволяет создавать масштабируемые системы автоматизации с локальным управлением и возможностью дальнейшей интеграции с Matter и другими технологиями.
