1. THREAD И MATTER: КАК МЕНЯЕТСЯ АРХИТЕКТУРА БЕСПРОВОДНОГО УМНОГО ДОМА
Но означает ли распространение Thread, что Zigbee постепенно утратит актуальность? Не обязательно. Несмотря на использование общей радиотехнологии IEEE 802.15.4, эти протоколы отличаются организацией сети, адресацией и способом взаимодействия с внешними системами. Разберём устройство Thread, его преимущества, ограничения и возможности совместного применения с Zigbee.
2. ЧТО ОБЩЕГО У THREAD И ZIGBEE?
Thread — сетевой протокол для устройств интернета вещей (IoT), построенный на IPv6 и беспроводной технологии IEEE 802.15.4. Он предназначен для обмена небольшими объёмами данных между датчиками, выключателями, термостатами и другим оборудованием автоматизации.
С Zigbee его объединяют радиодиапазон 2,4 ГГц, возможность построения Mesh-сети и поддержка устройств с автономным питанием. Однако Thread не является новой версией Zigbee или его прямым преемником. Это самостоятельный сетевой стек с другой моделью адресации и взаимодействия.
Разработкой и развитием Thread занимается объединение Thread Group, созданное при участии Google и других технологических компаний. Протокол был задуман как IP-основа для маломощных устройств, способных взаимодействовать с привычной сетевой инфраструктурой.
Важнейшую роль в распространении Thread играет Matter. Этот стандарт определяет прикладное взаимодействие устройств и может использовать Thread, Wi-Fi или Ethernet для передачи данных. Поэтому в современных системах умного дома часто встречается сочетание Matter-over-Thread.
При этом Matter не требует обязательного отказа от существующих Zigbee-устройств. Например, шлюз Inttechno INTHGWV2 поддерживает Zigbee, функции Matter-моста и Matter-контроллера, а также Thread Border Router. Такое оборудование позволяет объединять устройства разных сетевых технологий в одной системе автоматизации.
3. ТЕХНИЧЕСКАЯ АРХИТЕКТУРА THREAD

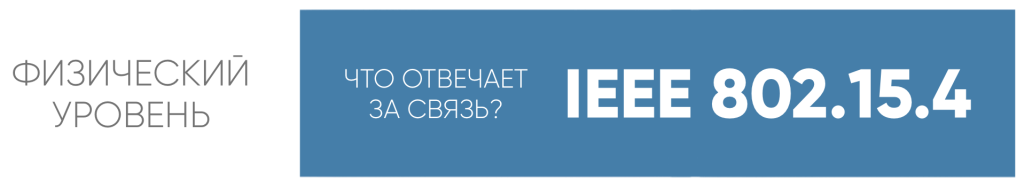

Для радиосвязи Thread применяет IEEE 802.15.4. В диапазоне 2,4 ГГц стандарт предусматривает физическую скорость до 250 Кбит/с. Такой пропускной способности достаточно для передачи команд управления, показаний датчиков и служебных сообщений сети.
Оборудование Zigbee использует ту же радиотехнологию, но совпадение физического уровня не делает устройства двух протоколов непосредственно совместимыми. У них различаются форматы сетевых сообщений и правила организации взаимодействия.

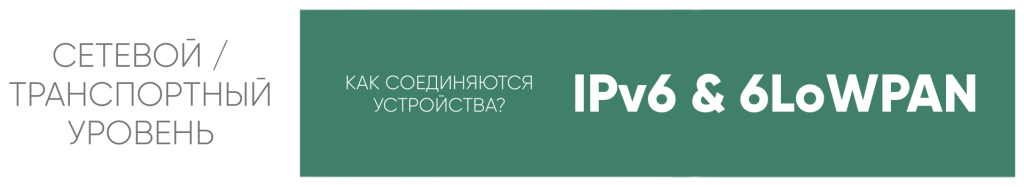

Главное отличие Thread раскрывается на сетевом уровне. Вместо собственной системы адресации, как у Zigbee, используется IPv6. Благодаря этому узлы Thread могут обмениваться IP-пакетами, а взаимодействие с другими IPv6-сетями не требует преобразования команд из одного прикладного протокола в другой.
Поскольку обычные заголовки IPv6 слишком объёмны для маломощной сети IEEE 802.15.4, Thread использует 6LoWPAN. Этот механизм обеспечивает адаптацию и сжатие заголовков IPv6, позволяя эффективнее расходовать ограниченную пропускную способность радиоканала.
Для передачи прикладных данных обычно используется UDP. Важная особенность Thread заключается в том, что он обеспечивает сетевую инфраструктуру, но не определяет собственный универсальный набор команд для включения света, регулирования температуры или управления шторами.

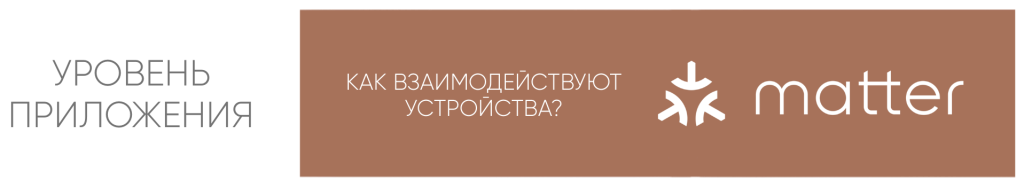

Эту задачу может выполнять Matter. Он задаёт прикладную модель устройств: типы оборудования, кластеры функций, команды, атрибуты и правила взаимодействия. Например, Matter позволяет совместимому контроллеру передать команду включения освещения устройству, подключённому по Thread.
Таким образом, Thread отвечает за доставку IP-пакетов, а Matter — за интерпретацию команд автоматизации. При этом сам Thread не ограничивается Matter: поверх него могут работать и другие прикладные протоколы.

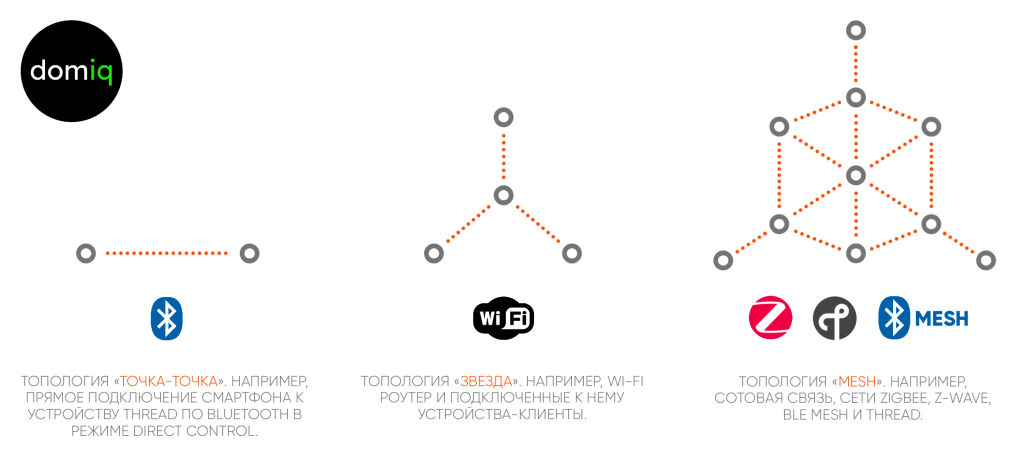

3.1. MESH-ТОПОЛОГИЯ И УПРАВЛЕНИЕ СЕТЬЮ
Похожую организацию имеет Zigbee. Однако в Thread отсутствует обязательный постоянный координатор, от которого зависело бы существование всей сети. Устройства самостоятельно распределяют сетевые роли, а необходимые функции управления структурой сети выполняются её участниками.
Это не означает, что Zigbee передаёт каждый пакет через координатор. Zigbee-маршрутизаторы также способны обмениваться сообщениями непосредственно и прокладывать маршруты друг через друга. Различие заключается прежде всего в механизмах формирования сети, назначении ролей и организации управления сетевыми параметрами.

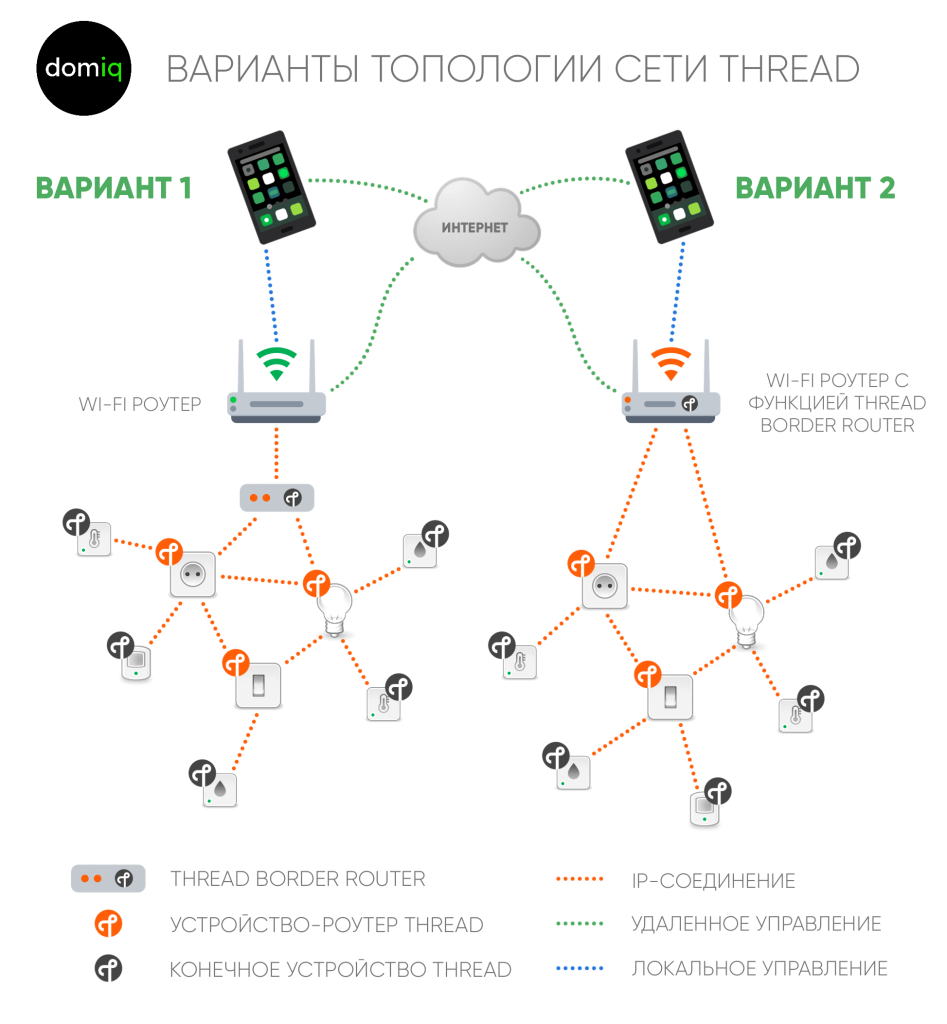

Для понимания архитектуры Thread необходимо различать несколько основных ролей: Router, End Device, Leader и Border Router.
|
THREAD ROUTER Маршрутизаторы создают основу Mesh-сети, обеспечивают передачу пакетов и подключение конечных устройств. Их радиомодуль постоянно находится в рабочем состоянии, поэтому такие узлы обычно используют постоянное электропитание.В одной сетевой партиции Thread предусмотрено не более 32 активных маршрутизаторов, включая Leader. При необходимости некоторые устройства могут изменять сетевую роль, переходя между состояниями Router и End Device. Thread Leader — один из маршрутизаторов, отвечающий за определённые функции управления сетевой структурой и распространение служебной информации. Если действующий Leader перестаёт работать, другой подходящий маршрутизатор может занять его место. В каждой партиции сети действует один Leader. |
THREAD END DEVICE Конечные устройства не маршрутизируют трафик других участников. Они подключаются к родительскому маршрутизатору и используют его для обмена сообщениями с остальной сетью.Среди них есть Sleepy End Device — устройства, которые отключают радиоприёмник на большую часть времени ради экономии энергии. Такая модель подходит для датчиков, беспроводных кнопок и другого оборудования с батарейным питанием. Также существуют конечные устройства с постоянно работающим радиомодулем. Конкретное поведение определяется типом устройства и его реализацией. |
|
THREAD BORDER ROUTER Пограничный маршрутизатор соединяет сеть Thread с другими IP-сетями, например Ethernet или Wi-Fi. Его задача — обеспечить IPv6-маршрутизацию между различными сетевыми сегментами.Функция Border Router может присутствовать в умных колонках, контроллерах автоматизации и сетевом оборудовании. В одной сети Thread допускается использование нескольких пограничных маршрутизаторов, что позволяет предусмотреть резервирование доступа к внешней сети. В отличие от прикладного контроллера автоматизации, Border Router не обязан обрабатывать команды освещения или выполнять сценарии умного дома. |
|

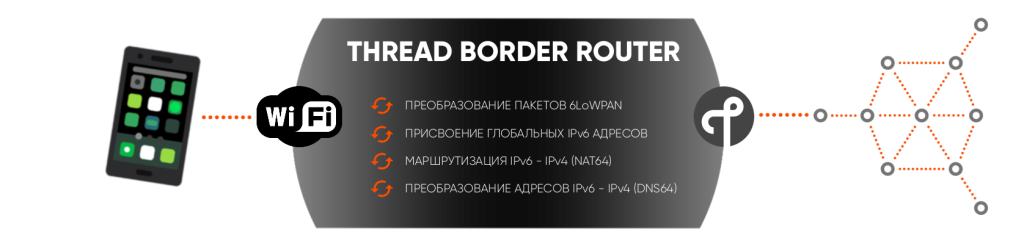

3.2. ДЛЯ ЧЕГО НУЖЕН THREAD BORDER ROUTER?
Хотя Thread использует IPv6, его радиосеть физически отделена от привычной домашней сети Ethernet или Wi-Fi. Для передачи данных между ними необходим пограничный маршрутизатор.
Border Router объявляет необходимые IPv6-маршруты и обеспечивает обмен пакетами между Thread и остальной локальной инфраструктурой. В зависимости от конфигурации также могут использоваться функции обнаружения сервисов и механизмы совместимости с IPv4-средой.
Важное уточнение: NAT64 и DNS64 относятся к дополнительным механизмам взаимодействия с IPv4-сервисами. Они не являются обязательным способом передачи каждого сообщения Thread.
Наличие IPv6-адреса также не означает, что любое устройство Thread автоматически доступно из глобального интернета. Возможность внешнего подключения определяется маршрутизацией, политиками безопасности и настройками инфраструктуры.
Пример оборудования, сочетающего несколько сетевых функций, — Inttechno Smart Gateway INTHGWV2. В его характеристиках заявлены Thread Border Router, Matter-контроллер и Matter Bridge. При этом устройство дополнительно выполняет функции Zigbee-шлюза, позволяя использовать существующее Zigbee-оборудование в совместимых Matter-системах.
В такой конфигурации необходимо разделять задачи оборудования. Thread Border Router обеспечивает сетевое соединение, Matter-контроллер выполняет прикладные функции управления, а Matter Bridge предоставляет другим системам поддерживаемые функции Zigbee-устройств.
3.3. КАК ПОДКЛЮЧАЮТСЯ УСТРОЙСТВА MATTER-OVER-THREAD?
Добавление оборудования Matter называется Commissioning. Для него применяется специальная процедура защищённого ввода устройства в эксплуатацию, в процессе которой выполняются проверка подлинности, передача необходимых параметров и включение устройства в соответствующую Matter-сеть.
Пользователь обычно начинает подключение со сканирования QR-кода либо ввода цифрового кода устройства в приложении совместимой системы. Далее контроллер Matter устанавливает защищённое соединение с подключаемым оборудованием.
При первоначальной настройке Matter-over-Thread часто используется Bluetooth Low Energy. По этому каналу передаются параметры, необходимые для последующего подключения устройства к Thread. После завершения процедуры оборудование работает через сеть Thread.
Для взаимодействия с Matter-контроллером, находящимся в сети Wi-Fi или Ethernet, необходим доступный Thread Border Router. При этом Bluetooth, использовавшийся во время подключения, не следует рассматривать как универсальный резервный канал повседневного управления Matter-устройством.
Если подходящий Border Router уже встроен в установленную умную колонку или контроллер, приобретать отдельное устройство только для маршрутизации Thread может не потребоваться. Однако перед подключением необходимо проверить поддержку Thread и Matter конкретной моделью и её программным обеспечением.
3.4. ДЕЦЕНТРАЛИЗАЦИЯ: ГДЕ ЗАКАНЧИВАЕТСЯ THREAD И НАЧИНАЕТСЯ MATTER
Самоорганизация маршрутов — одно из преимуществ Thread, но её нельзя приравнивать к полной автономности системы умного дома.
Thread поддерживает работу сетевой инфраструктуры без единственного обязательного центра маршрутизации. Если один маршрутизатор перестаёт отвечать, другие узлы могут перестроить доступные пути передачи данных. Но это не гарантирует, что сложные сценарии автоматизации продолжат выполняться после отключения Matter-контроллера.
Matter определяет прикладные функции, включая механизмы взаимодействия между устройствами. В отдельных случаях предусмотрено прямое управление совместимыми устройствами без обработки команды центральным контроллером, но для автоматизаций с расписаниями, условиями и внешними событиями обычно необходима соответствующая программная система.
Zigbee также располагает механизмами прямого взаимодействия, включая Binding, Find & Bind и Zigbee Green Power. Поэтому утверждение, что один протокол полностью централизован, а другой полностью децентрализован, было бы технически некорректным.
Например, двухклавишный Zigbee-выключатель Inttechno INTZBACSW2CH поддерживает Find & Bind, TouchLink и Zigbee Green Power. Эти возможности позволяют организовать прямые связи с совместимыми исполнительными устройствами без обязательной обработки каждой команды центральным сценарием.
При проектировании важно оценивать не только сетевую топологию, но и расположение прикладной логики: какие действия выполняются непосредственно устройствами, а какие требуют работы контроллера автоматизации.
4. ПРЕИМУЩЕСТВА THREAD В СИСТЕМАХ УМНОГО ДОМА
Thread предлагает ряд полезных технических возможностей, особенно при построении системы с большим количеством маломощных устройств. Однако каждое преимущество необходимо рассматривать в контексте условий эксплуатации и требований к оборудованию.
|
MESH-СЕТЬ Маршрутизаторы Thread формируют ячеистую инфраструктуру и могут автоматически изменять пути передачи данных при изменении доступности узлов. Это позволяет повысить устойчивость радиосвязи и расширить зону покрытия за счёт дополнительных маршрутизирующих устройств. |
РАСПРЕДЕЛЁННОЕ УПРАВЛЕНИЕ СЕТЬЮ Для работы Thread не требуется постоянный координатор, выполняющий функции Zigbee Network Coordinator. Сетевая информация распространяется между маршрутизаторами, а роль Leader может автоматически переходить к другому подходящему узлу. |
|
IP-СОВМЕСТИМОСТЬ Использование IPv6 позволяет передавать сообщения между Thread и другими IP-сетями через обычную маршрутизацию. Это упрощает построение систем, в которых маломощные устройства взаимодействуют с контроллерами, подключёнными по Ethernet или Wi-Fi. |
ЗАЩИЩЁННЫЙ ОБМЕН Thread использует механизмы аутентификации устройств и криптографической защиты сетевого обмена, включая AES-128. Для подключения новых участников предусмотрены защищённые процедуры ввода в сеть. При работе Matter дополнительные механизмы безопасности действуют на прикладном уровне. |
|
СОВМЕСТНАЯ РАБОТА С MATTER Поскольку Matter использует IP, Thread подходит для передачи его команд без отдельного преобразования прикладного протокола. Совместимые Matter-over-Thread устройства могут работать в общих системах с оборудованием Matter-over-Wi-Fi и Matter-over-Ethernet. |
ЭНЕРГОЭФФЕКТИВНОСТЬ Thread поддерживает спящие конечные устройства, которые отключают радиоприёмник на значительную часть времени. Это позволяет применять протокол в датчиках и других устройствах на батарейном питании. Срок автономной работы определяется аппаратной реализацией и частотой обмена данными. |
Отдельно следует отметить возможности комбинированных шлюзов. Например, через Matter Bridge можно представить в совместимой Matter-экосистеме функции таких Zigbee-устройств, как диммер Inttechno INTZBACDIM1CHNN. Сам диммер при этом продолжит использовать Zigbee: наличие Matter-моста не меняет радиопротокол его работы.
5. ОГРАНИЧЕНИЯ THREAD И MATTER-OVER-THREAD
При всех преимуществах Thread не подходит для любой задачи автоматизации. При выборе необходимо учитывать ограничения радиосети и особенности прикладной системы управления.
|
НЕОБХОДИМОСТЬ BORDER ROUTER Для подключения Thread к другим IP-сетям требуется пограничный маршрутизатор. Без него локальная Thread-сеть может продолжать функционировать, но взаимодействие с контроллерами и сервисами за её пределами будет ограничено.Несколько Border Router повышают устойчивость подключения, если они корректно работают с одной Thread-сетью. |
НЕВЫСОКАЯ ПРОПУСКНАЯ СПОСОБНОСТЬ Thread рассчитан на небольшие пакеты и сравнительно редкий обмен сообщениями. Радиоканал IEEE 802.15.4 с физической скоростью до 250 Кбит/с не предназначен для потокового видео или других задач с интенсивной передачей данных.Для камер, мультимедиа и аналогичных устройств целесообразнее использовать технологии с большей пропускной способностью, например Wi-Fi или Ethernet. |
|
ЗАВИСИМОСТЬ АВТОМАТИЗАЦИЙ ОТ КОНТРОЛЛЕРА Работа самой Thread-сети не требует центрального программного сервера. Однако расписания, логические условия и автоматизации Matter могут зависеть от контроллера или другого компонента, на котором выполняется соответствующий сценарий.Поэтому отказоустойчивость сети и отказоустойчивость автоматизаций необходимо оценивать отдельно. |
ОСОБЕННОСТИ СОВМЕСТИМОСТИ Поддержка Thread не гарантирует совместимости прикладных функций. Два устройства могут использовать одинаковый сетевой протокол, но поддерживать разные прикладные модели.Аналогично, наличие логотипа Matter не означает доступности абсолютно всех функций производителя в каждой экосистеме. Возможности определяются версиями стандарта, типами устройств и реализацией контроллера. |
Важно помнить, что при использовании Matter можно объединять устройства с различными сетевыми интерфейсами. Например, светодиодный контроллер Inttechno INTZBDC5CH работает по Zigbee и поддерживает управление разными типами LED-лент. Через совместимый Matter-мост доступные функции такого контроллера могут использоваться совместно с Matter-over-Thread устройствами в общих сценариях.
6. THREAD И ZIGBEE: ТЕХНИЧЕСКОЕ СРАВНЕНИЕ
Thread и Zigbee используют близкую радиотехническую основу, но отличаются сетевой архитектурой и способами интеграции. В таблице собраны основные характеристики, значимые для проектирования беспроводных систем автоматизации.
Зелёным выделены свойства, которые дают конкретное преимущество в соответствующей категории. Показатели, зависящие от модели оборудования, размера сети или условий эксплуатации, не рассматриваются как безусловное преимущество одного протокола.
| Характеристика | Thread | Zigbee |
| Радиотехнология | IEEE 802.15.4, 2,4 ГГц | IEEE 802.15.4, 2,4 ГГц для распространённых устройств Zigbee 3.0 |
| Сетевая адресация | IPv6 | Собственная адресация Zigbee |
| Организация сети | Без обязательного постоянного координатора; автоматически избираемый Leader | Сеть формируется координатором; маршрутизация выполняется маршрутизаторами |
| Топология | Mesh, автоматическая перестройка маршрутов | Mesh, автоматическая перестройка маршрутов |
| Физическая скорость передачи | До 250 Кбит/с при IEEE 802.15.4, 2,4 ГГц | До 250 Кбит/с при IEEE 802.15.4, 2,4 ГГц |
| Масштабирование | До 32 маршрутизаторов в партиции; возможно подключение сотен конечных устройств | Количество устройств зависит от координатора, маршрутизаторов и реализации сети |
| Связь с другими IP-сетями | IPv6-маршрутизация через Thread Border Router | Через шлюз, контроллер или мост с необходимым преобразованием |
| Работа с Matter | Нативный транспорт Matter-over-Thread | Интеграция через Matter Bridge или совместимый шлюз |
| Прикладной функционал | Определяется применяемым прикладным протоколом, например Matter | Zigbee Cluster Library и дополнительные функции производителей |
| Прямое управление устройствами | Зависит от прикладного протокола и реализации взаимодействия | Binding, Find & Bind, Green Power и другие поддерживаемые механизмы |
| Задержка выполнения команд | Зависит от маршрута, радиоканала и прикладной обработки | Зависит от маршрута, радиоканала и прикладной обработки |
| Энергопотребление | Низкое, поддержка спящих конечных устройств | Низкое, поддержка спящих устройств и Green Power |
| Безопасность | AES-128 и защищённое подключение устройств; дополнительные механизмы Matter при его использовании | AES-128, механизмы управления ключами, Trust Center и дополнительные средства Zigbee 3.0 |
| Зрелость экосистемы | Развивающаяся инфраструктура устройств Thread и Matter | Многолетняя история применения и широкий ассортимент оборудования |
| Стоимость оборудования | Зависит от производителя, класса устройства и функционала | Зависит от производителя, класса устройства и функционала |
| Практическое применение | IP-ориентированные системы IoT, Matter-over-Thread и маломощные устройства | Освещение, климат, датчики, исполнительные модули и беспроводная автоматизация |
Из сравнения видно, что основное архитектурное преимущество Thread заключается в использовании IPv6 и отсутствии обязательного постоянного сетевого координатора. Но эти свойства не делают протокол автоматически быстрее, экономичнее или надёжнее Zigbee при любых условиях.
Zigbee, в свою очередь, располагает развитой моделью прикладного взаимодействия и большим количеством оборудования. Например, автономный двухклавишный выключатель Inttechno INTGPDRS2MONO использует Zigbee Green Power и не требует батареек. Это показывает, что отдельные задачи энергоэффективного управления успешно решаются и без Thread.
7. THREAD И ZIGBEE: ПЕРСПЕКТИВЫ И ВЫБОР ДЛЯ НОВЫХ ПРОЕКТОВ
Рассматривать Thread и Zigbee исключительно как конкурентов не совсем правильно. Оба протокола могут использоваться на одном объекте, а Matter позволяет обеспечить взаимодействие между поддерживаемыми устройствами через соответствующие сетевые компоненты и мосты.
|
|
|
Thread представляет интерес для систем автоматизации, в которых важно использовать IP-сетевую архитектуру при небольшом энергопотреблении устройств.
Интеграция с Matter: применение IPv6 облегчает взаимодействие Matter-over-Thread с устройствами Matter-over-Wi-Fi и Matter-over-Ethernet. При этом фактическая совместимость определяется поддерживаемыми типами устройств и функциями. Резервирование инфраструктуры: сеть может использовать несколько маршрутизаторов и Border Router. Такая архитектура позволяет уменьшить зависимость сетевого взаимодействия от одного оборудования. Развитие экосистемы: распространение Matter создаёт дополнительные условия для появления оборудования Thread от разных производителей. Однако выбор конкретных устройств должен опираться на подтверждённые функции, совместимость и требования проекта. |
Zigbee продолжает оставаться практичным вариантом для автоматизации освещения, управления инженерными системами и подключения беспроводных датчиков.
Широкий ассортимент: на рынке представлены реле, диммеры, выключатели, датчики и различные исполнительные устройства. Это позволяет выбирать оборудование под конкретные монтажные условия и функциональные требования. Работа с Matter: подходящие Zigbee-устройства могут быть представлены в Matter-экосистемах через совместимые мосты. При этом их собственная Zigbee-сеть продолжает функционировать отдельно от Thread. Локальное взаимодействие: поддержка Direct Binding и других механизмов прямой привязки позволяет реализовывать отдельные команды управления без постоянной обработки центральными автоматизациями. |
При создании новой системы целесообразно исходить из состава оборудования, требований к автоматизациям и выбранной экосистемы. Для датчиков и устройств Matter-over-Thread важны наличие совместимого Border Router и корректная настройка сети. Для Zigbee необходимо предусмотреть координатор, достаточное количество маршрутизирующих устройств и совместимость прикладных функций.
Если на объекте уже установлено исправно работающее Zigbee-оборудование, переход на Thread сам по себе не даст гарантированного улучшения скорости или надёжности. При необходимости интеграции с Matter рациональнее сначала оценить возможности существующей инфраструктуры и доступных Matter-мостов.
Например, Inttechno INTHGWV2 объединяет функции Zigbee-контроллера, Matter Bridge, Matter-контроллера и Thread Border Router. Такая архитектура позволяет сохранить оборудование Zigbee и предусмотреть подключение совместимых устройств Matter-over-Thread без обязательной полной замены системы.
Итог: Thread расширяет возможности построения маломощных IP-сетей, а Zigbee сохраняет практическую ценность благодаря развитому ассортименту устройств и механизмам локального управления. Для современных проектов важнее не выбрать один протокол на все случаи, а обеспечить корректную совместную работу оборудования с учётом функций, ограничений и отказоустойчивости каждого компонента системы.
