Можно ли сделать беспроводной выключатель, который не нужно подключать к электросети или снабжать батарейками? В экосистеме Zigbee такая возможность существует благодаря технологии Zigbee Green Power (ZGP). Она предназначена для устройств с минимальным потреблением энергии, в том числе способных получать электричество непосредственно в момент выполнения действия. Разберём, как устроена эта технология, каким образом передаются команды и где её применение действительно оправдано.
ZIGBEE GREEN POWER: ПРИНЦИП ТЕХНОЛОГИИ
Zigbee Green Power — часть спецификации Zigbee 3.0, разработанная для оборудования, располагающего крайне ограниченным запасом энергии. В отличие от обычных устройств Zigbee, такие узлы могут обходиться без постоянного радиообмена с сетью и передавать короткие сообщения только при возникновении определённого события.
Источником питания может выступать миниатюрная солнечная панель, механический генератор или батарея небольшой ёмкости. Например, при нажатии клавиши специальный преобразователь вырабатывает электрический импульс, которого достаточно для формирования и отправки радиосообщения. После передачи устройство возвращается в неактивное состояние.
Для таких участников предусмотрен отдельный тип — Green Power Device (GPD). В отличие от стандартного Zigbee End Device, GPD не обязан поддерживать обычное подключение к сети Zigbee, постоянно отслеживать её состояние или участвовать в маршрутизации пакетов. Обмен данными организован с помощью специализированных коротких сообщений Green Power.
При этом Zigbee Green Power не следует автоматически отождествлять с Direct Binding. Технология использует собственную процедуру сопряжения, а сообщения могут поступать исполнительному устройству напрямую либо через промежуточные узлы сети Zigbee.
КАК УСТРОЕНА РАБОТА ZIGBEE GREEN POWER?
1. ПОЛУЧЕНИЕ ЭНЕРГИИ.
Главное отличие устройств Green Power заключается в требованиях к питанию. Обычные узлы Zigbee используют батареи или электросеть, а батарейные устройства периодически переходят в спящий режим для экономии заряда. Green Power позволяет пойти дальше: в некоторых устройствах электричество вырабатывается исключительно в момент отправки команды.
В зависимости от конструкции оборудование ZGP может использовать несколько источников энергии.
|
МЕХАНИЧЕСКАЯ ЭНЕРГИЯ Нажатие клавиши приводит в действие пьезоэлектрический или электромагнитный преобразователь. Полученного импульса хватает для питания электроники и кратковременной радиопередачи. Такие выключатели не требуют батареек, а значит, исключают их регулярную замену. |
СОЛНЕЧНАЯ ЭНЕРГИЯ Компактные фотоэлектрические элементы обеспечивают питание маломощных датчиков. Энергия может накапливаться для последующих измерений и передачи сообщений. Работоспособность зависит от освещённости и предусмотренного запаса энергии. |
БАТАРЕЙНОЕ ПИТАНИЕ Применение Green Power возможно и в устройствах с химическими источниками питания. Сокращение времени активности радиомодуля помогает экономить заряд, однако фактический срок службы батареи определяется частотой передач, характеристиками электроники и условиями эксплуатации. |
Практический пример использования механической энергии — одноклавишный беспроводной выключатель Inttechno INTGPDRS1MONO. В его конструкции предусмотрен генератор, который преобразует нажатие клавиши в электрический импульс. Устройство не нуждается в батарейках и может управлять совместимым исполнительным оборудованием Green Power без подключения к центральному шлюзу.
2. СОКРАЩЁННЫЙ ФОРМАТ СООБЩЕНИЙ.

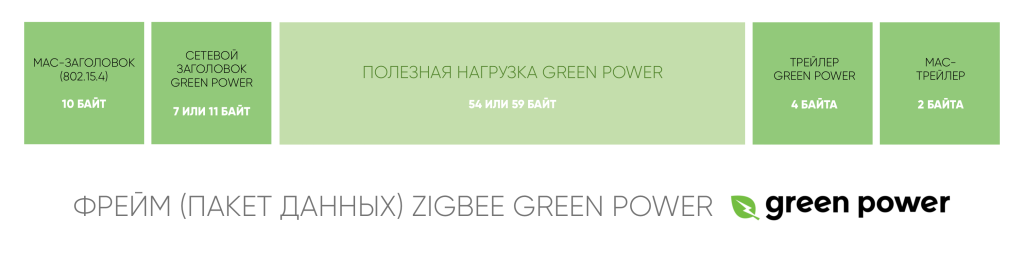

Для передачи данных Zigbee Green Power использует специальные кадры Green Power Device Frame (GPDF). Они отличаются от обычных сообщений Zigbee упрощённой структурой и меньшим объёмом служебной информации. Это позволяет сократить продолжительность радиопередачи, а вместе с ней и затраты энергии.

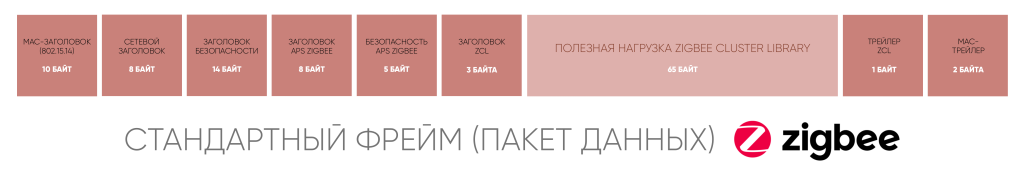

Для сравнения: стандартному устройству Zigbee необходимо обеспечивать работу соответствующих уровней сетевого стека, включая обслуживание сетевого взаимодействия. Устройство Green Power может выполнять значительно более ограниченный набор операций, поскольку его основная задача — передать короткое сообщение в момент доступности питания.
Например, автономному выключателю достаточно сообщить о нажатии клавиши. Передавать непрерывный поток данных или постоянно поддерживать активный радиоканал для этого не требуется.
Несмотря на уменьшенный формат сообщений, Green Power предусматривает механизмы защиты передачи данных. Доступный уровень безопасности и порядок работы с ключами определяются возможностями конкретного устройства и процедурой сопряжения.
3. ПЕРЕДАЧА КОМАНД И ВЗАИМОДЕЙСТВИЕ УСТРОЙСТВ.
Архитектура Green Power включает несколько типов участников. Каждый выполняет собственную функцию при передаче и обработке сообщений.
Green Power Device (GPD) — маломощное устройство, формирующее сообщение. Это может быть выключатель, кнопка или датчик, передающий информацию при возникновении события.
Green Power Sink (GPS) — устройство-получатель, способное принимать и обрабатывать команды GPD. Например, совместимое реле может включить нагрузку после получения сообщения от беспроводного выключателя.
Green Power Proxy (GPP) — промежуточный узел стандартной сети Zigbee, обеспечивающий передачу сообщений Green Power к нужному получателю.
Если GPD и Sink способны обмениваться сигналами непосредственно, сообщение может поступать без промежуточных сетевых узлов. При этом предварительно необходимо выполнить процедуру сопряжения, чтобы получатель распознавал команды конкретного устройства.
Примером такого сценария служит двухклавишный выключатель Inttechno INTGPDRS2MONO. Он работает без батареек и поддерживает прямое сопряжение с исполнительными устройствами, совместимыми с Green Power. Каждая клавиша может использоваться для отправки команд управления соответствующим оборудованием.
В качестве исполнительного устройства можно использовать одноканальный диммер Inttechno INTZBACDIM1CHNN. Производитель заявляет поддержку Zigbee Green Power, позволяющую модулю непосредственно взаимодействовать с совместимыми управляющими устройствами. Доступные команды определяются возможностями выбранной связки.
Когда прямого радиоканала недостаточно, в обмене может участвовать Green Power Proxy. Получив кадр GPDF, такой узел инкапсулирует соответствующее сообщение в формат стандартного Zigbee-обмена и передаёт его по сети к назначенному получателю. Это позволяет использовать инфраструктуру Zigbee для доставки команд от маломощных устройств.
Важно учитывать, что не каждый постоянно питаемый Zigbee-модуль автоматически поддерживает функции Proxy. Аналогично, наличие Zigbee 3.0 у исполнительного устройства само по себе не гарантирует поддержку Green Power Sink.
При сопряжении информация о связанных устройствах сохраняется в соответствующих таблицах Sink и Proxy. Один получатель может обслуживать несколько источников команд, а один GPD — работать с несколькими совместимыми получателями, если такая схема предусмотрена реализацией.
ГДЕ ИСПОЛЬЗУЮТ ZIGBEE GREEN POWER?
Наиболее практичные области применения технологии связаны с передачей коротких событий, когда устройству не требуется непрерывный обмен информацией. Особенно удобно применять Green Power там, где прокладка проводов затруднена, а периодическая замена батареек нежелательна.
-
Беспроводное управление освещением. Выключатели без батареек позволяют добавить новые точки управления в готовом интерьере без штробления стен и прокладки кабеля к каждой клавише. Это подходит для проходных и перекрёстных схем освещения.
-
Датчики с автономным питанием. При наличии подходящего источника энергии устройства могут передавать показания или сообщения о событиях без постоянного электропитания. Например, в некоторых конструкциях для этого применяются фотоэлектрические элементы.
-
Датчики состояния дверей и окон. В специализированных устройствах возможно использование энергии механического движения для отправки сообщения об изменении состояния. Конкретный принцип работы зависит от конструкции датчика.
-
Локальное управление исполнительными модулями. Совместимые устройства Green Power могут передавать команды реле, диммерам и контроллерам освещения без обработки события отдельным сценарием центральной автоматизации.
Например, одноканальный LED-контроллер Inttechno INTZBDC1CH поддерживает Zigbee Green Power и может взаимодействовать с совместимыми беспроводными органами управления. Это позволяет организовать управление одноцветной светодиодной лентой без обязательной обработки каждого нажатия центральным контроллером.
ПРЕИМУЩЕСТВА GREEN POWER ПРИ АВТОМАТИЗАЦИИ ЗДАНИЙ
Основная ценность технологии заключается не просто в снижении энергопотребления, а в возможности изменить подход к установке и обслуживанию отдельных элементов системы. Особенно заметна эта разница при большом количестве выключателей и датчиков.
|
НЕЗАВИСИМОСТЬ ОТ БАТАРЕЕК В устройствах с механической генерацией энергии отсутствует необходимость контролировать заряд и регулярно заменять элементы питания. Выключатель получает электричество непосредственно при нажатии. |
МЕНЬШЕ ОБСЛУЖИВАНИЯ Отсутствие сменных батареек сокращает количество регламентных операций. Это особенно полезно для объектов, где установлено много органов управления или доступ к ним ограничен. |
МЕНЬШЕ ОТХОДОВ Батарейные элементы не расходуются в устройствах, работающих от механической или солнечной энергии. Это уменьшает потребность в их производстве, доставке и последующей утилизации. |
СОКРАЩЕНИЕ РАСХОДОВ При эксплуатации не требуется покупать сменные элементы питания. Дополнительная экономия может достигаться за счёт уменьшения трудозатрат на обслуживание беспроводных выключателей. |
ЛОКАЛЬНОЕ УПРАВЛЕНИЕ При наличии совместимых GPD и Sink основные команды могут исполняться без участия программных сценариев шлюза. Однако фактическая отказоустойчивость зависит от выбранной архитектуры радиосети. |
Дополнительное преимущество беспроводных выключателей Green Power — свобода размещения. Поскольку устройство не требует подвода питания, его можно установить в удобной точке помещения, на перегородке или рядом с уже существующим выключателем. При этом необходимо соблюдать требования производителя к монтажу и учитывать качество радиосвязи.
ОГРАНИЧЕНИЯ И ОСОБЕННОСТИ ZIGBEE GREEN POWER
Минимальное энергопотребление достигается за счёт определённых технических компромиссов. Поэтому перед выбором устройств Green Power необходимо оценить их возможности и условия эксплуатации.
|
ОГРАНИЧЕНИЯ РАДИОСВЯЗИ Доступная энергия ограничивает продолжительность и возможности передачи сообщений. Однако нельзя утверждать, что дальность Green Power всегда меньше, чем у обычного Zigbee. Она зависит от конкретного радиомодуля, антенны, мощности передачи, препятствий и наличия совместимых Proxy-узлов. |
ЗАВИСИМОСТЬ ОТ ИСТОЧНИКА ЭНЕРГИИ Устройствам с фотоэлектрическими элементами необходим достаточный уровень освещения или накопленный запас энергии. Механические генераторы вырабатывают электричество только при предусмотренном воздействии. Это необходимо учитывать при выборе места установки и сценария работы. |
|
СОВМЕСТИМОСТЬ ОБОРУДОВАНИЯ Не каждый Zigbee-шлюз, выключатель или исполнительный модуль поддерживает Green Power. Перед приобретением необходимо проверить поддержку ролей GPD, Sink или Proxy и доступных процедур сопряжения. |
ОГРАНИЧЕННЫЙ НАБОР ФУНКЦИЙ Маломощные устройства предназначены прежде всего для передачи коротких сообщений. Возможности двустороннего обмена, программирования, подтверждения команд и сложного управления могут быть ограничены конкретной реализацией. |
Отдельно необходимо учитывать, что поддержка Green Power не означает автоматического отсутствия батареек или сетевого питания. Эта технология описывает особенности обмена данными, а не обязательную конструкцию источника энергии.
Например, программируемый интерфейс Inttechno INTGPDWCP использует Zigbee Green Power, но работает от сети 100–240 В. Он позволяет подключать обычные кнопочные выключатели и передавать их команды в систему автоматизации. В отличие от автономных выключателей Inttechno Green Power, этот интерфейс требует совместимого Zigbee-шлюза для настройки и взаимодействия с другими устройствами.
Таким образом, при подборе компонентов нужно отдельно проверять способ питания, необходимость шлюза, поддержку прямого сопряжения и перечень совместимого оборудования.
ЧТО УЧИТЫВАТЬ ПРИ ПРОЕКТИРОВАНИИ?
Если задача заключается в организации дополнительной точки включения света без прокладки кабеля, целесообразно рассмотреть автономный выключатель Green Power и совместимый исполнительный модуль. Перед монтажом необходимо проверить возможность их сопряжения и устойчивость радиоканала в месте установки.
Для управления несколькими группами освещения следует заранее определить, какие клавиши будут отправлять команды конкретным получателям. При этом необходимо учитывать возможности исполнительных устройств и предусмотренные производителем процедуры привязки.
Если управление предполагает сложные автоматизации, расписания, обработку данных от различных датчиков или интеграцию с другими системами, одного механизма Green Power может оказаться недостаточно. В таком случае потребуется совместимый контроллер автоматизации.
Также полезно проверить работу системы при недоступности шлюза. Такая проверка покажет, действительно ли выбранные устройства взаимодействуют напрямую или их команды обрабатываются центральным программным обеспечением.
ИТОГ: КОГДА ZIGBEE GREEN POWER ДЕЙСТВИТЕЛЬНО ПОЛЕЗЕН
Zigbee Green Power позволяет создавать устройства с очень низким энергопотреблением, а в отдельных случаях — полностью отказаться от батареек. Для передачи короткой команды может быть достаточно энергии одного нажатия, что делает технологию особенно удобной для беспроводных выключателей и автономных датчиков.
При этом Green Power нельзя считать заменой всем возможностям классического Zigbee. Технология решает конкретные задачи: уменьшает потребность в энергии и обеспечивает обмен небольшими сообщениями между совместимыми устройствами через собственные механизмы сопряжения и передачи.
В оборудовании Inttechno эти возможности используются для организации беспроводного управления освещением, в том числе с помощью выключателей без батареек и исполнительных модулей с поддержкой Green Power. Правильно подобранные устройства позволяют сократить объём монтажных работ, уменьшить расходы на обслуживание и сохранить локальное управление в предусмотренных производителем конфигурациях.
