Рынок умного света в России упирается в статистику, о которой редко говорят рекламные буклеты. Около 80% жилого фонда страны построено до 2010 года. В подрозетниках таких квартир, как правило, только фаза — нейтрального провода нет. Это значит, что классическое умное реле туда физически не влезет: ему нужно питание 24/7, а для питания нужен замкнутый контур «фаза + нейтраль».
Парадокс в том, что умный свет продаётся как решение «для всех», но из коробки работает лишь в каждой пятой квартире. Остальным предлагается либо тянуть новый кабель через стены, либо менять лампы на «умные» (что решает одну задачу и создаёт три новых), либо покупать устройства с выносным блоком питания (а это снова ремонт).
В нашей новой статье мы разберём четыре конкретные инженерные задач, которые отделяют обычный свет от умного, и того, как каждая из них решена на уровне устройств Inttechno.

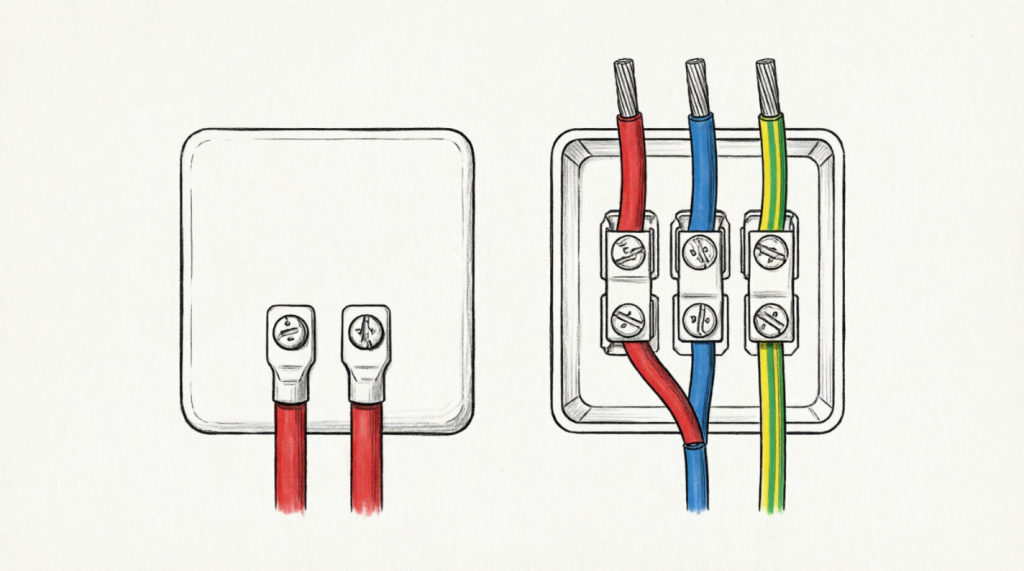

Фаза, ноль и почему в подрозетнике только два провода
Чтобы понять корень проблемы, нужно вернуться к устройству бытовой электросети. В розетке или выключателе современного дома обычно три проводника: фаза (под напряжением), нейтраль (ноль, возвратная линия) и заземление (защита). Умному реле нужны как минимум два из них — фаза и нейтраль — чтобы питать собственную электронику: микроконтроллер, радиомодуль, приёмник команд.
В домах советской и ранней российской постройки в подрозетник заводилась только фаза. Нейтраль шла напрямую к светильнику через распределительную коробку, минуя выключатель. Это было логично с точки зрения экономии кабеля и соответствовало нормам того времени: выключатель разрывал только фазу, что безопасно при обслуживании.
Для обычного механического выключателя такая схема идеальна — ему не нужно собственное питание. Но как только на место выключателя приходит умное устройство, ситуация меняется. Реле должно «думать» даже в выключенном состоянии: слушать радиоканал, держать связь с облаком, реагировать на команды. Без нейтрали замкнуть контур питания нечем.
Отсюда первое и самое частое ограничение: пока в подрозетнике нет нуля, классическое умное устройство туда не установить. И именно этот барьер большинство производителей обходят либо ценой ремонта, либо компромиссами в надёжности.
Импульсный микроток: как запитать реле через лампу
Задача формулируется просто: нужно получить несколько милливатт мощности для электроники реле, не имея нейтрали и не протягивая новый кабель. Решений в отрасли немного, и у каждого есть своя цена.
Конденсаторный блок питания (X2-конденсатор со стабилитроном) — дёшево и компактно, но конденсатор со временем деградирует, устройство греется, а при обрыве лампы возможен скачок тока. Именно от таких схем происходит типовая жалоба на форумах: «лампа моргает в выключенном состоянии». Это ток утечки через конденсатор, которого хватает, чтобы LED-драйвер периодически запускался.
Выносной блок питания — уходит в распределительную коробку или к самой лампе. Надёжно, но это уже монтаж со штроблением.
«Умные» лампы вместо реле — не решают задачу: лампа всегда под напряжением, обычный выключатель бесполезен, а «умной» оказывается только сама лампа. Сценарии, группы, центральное отключение — всё это перестаёт работать.

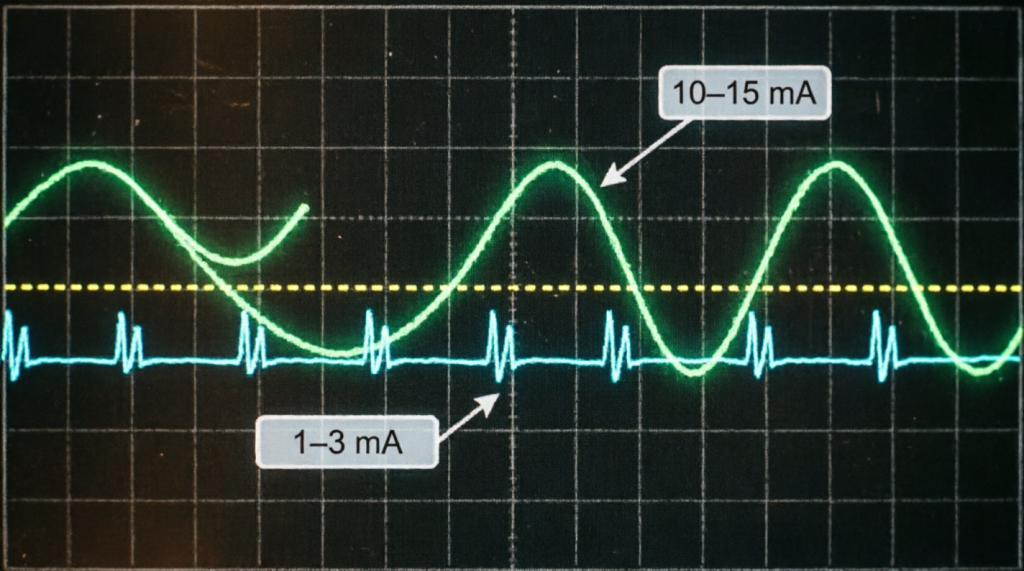

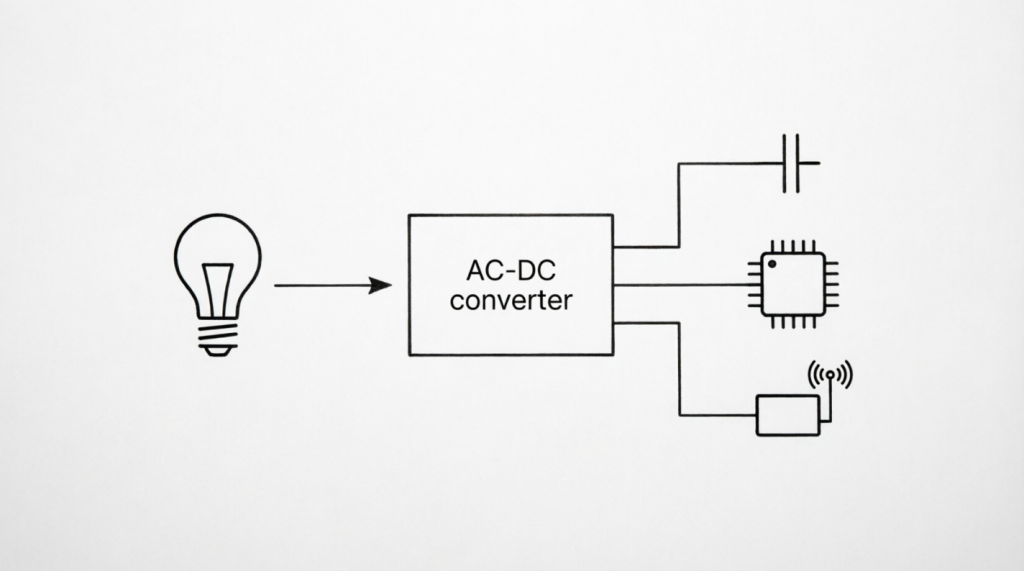

Альтернативный путь — питание от импульсного микротока, протекающего через нагрузку (лампу) в выключенном состоянии. Схема работает так: специальный AC-DC преобразователь пропускает через лампу ток порядка 1–3 мА. Для LED-драйвера этого недостаточно, чтобы запуститься — порог старта его собственной электроники выше, и лампа остаётся тёмной. Но для питания микроконтроллера и радиомодуля реле этого микротока достаточно: энергия накапливается в конденсаторе, стабилизируется и идёт на питание логики.
Безопасность обеспечивается гальванической развязкой, защитой от короткого замыкания и перегрева, а также сертификацией по стандартам электрооборудования. Важно, что это не «костыль», а вполне рабочая схемотехника — аналоги встречаются в промышленных системах автоматизации, но в массовом сегменте «в подрозетник» такое решение встречается редко.
На практике это означает: снять старый выключатель, подключить реле «поверх» двух проводов (вход и выход фазы), установить обратно в подрозетник. Пять-десять минут на точку, без пыли и вызова электрика. Именно по такому принципу работают диммер без нулевого провода и реле без нейтрали в линейке Inttechno — два устройства, закрывающих большинство бытовых сценариев: с плавной регулировкой яркости и без неё.
Есть нюанс, о котором стоит знать заранее. Если суммарная мощность ламп на линии оказывается ниже порога, микротока может не хватить для стабильного питания электроники реле — устройство будет перезагружаться. В таких случаях используется параллельный компенсатор нагрузки (обычно идёт в комплекте или докупается отдельно). Это не недостаток решения, а особенность физики: любой прибор, питающийся через нагрузку, требует минимальной мощности этой нагрузки.
Энергосбор: выключатель, который никогда не разрядится
Вторая задача, которую обычно не замечают, пока не столкнутся, — это батарейки в беспроводных выключателях. Беспроводной выключатель на батарейке — это расходник. Раз в 6–12 месяцев элемент питания нужно менять. Если выключатель приклеен у изголовья кровати, в коридоре или в другом неудобном месте, процедура превращается в головную боль. В масштабах дома из десятка таких точек — это уже системная проблема. Плюс экологический след: миллионы выключателей × литиевая таблетка = заметная нагрузка.

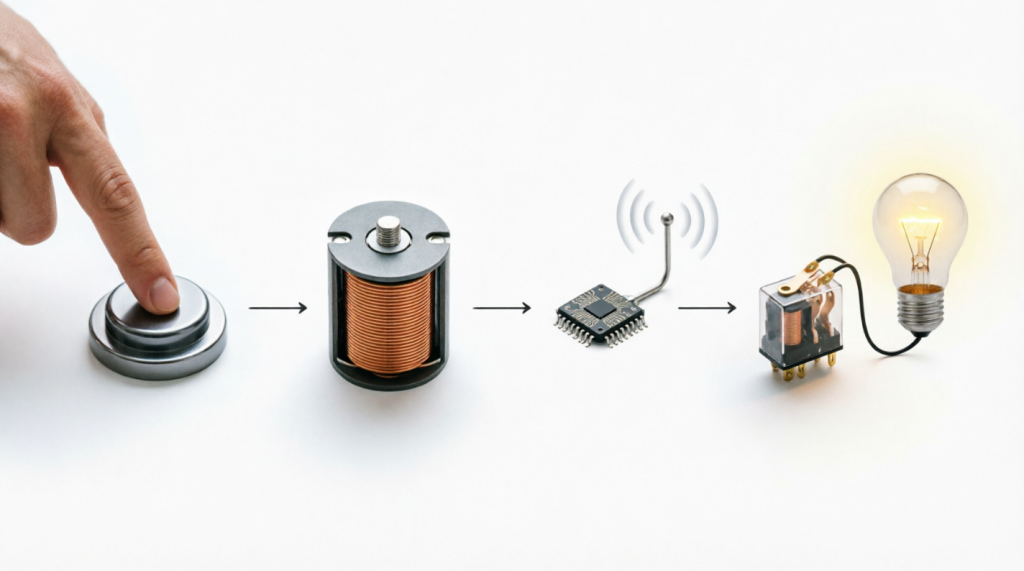

Решение — энергосбор (energy harvesting): механическая энергия нажатия кнопки преобразуется в электрический импульс, которого хватает для передачи радиосигнала.
Физика процесса проста. Внутри выключателя расположен генератор — электромагнитный (магнит движется в катушке при нажатии) или пьезоэлектрический (кристалл генерирует заряд при деформации). Энергии одного нажатия — порядка 50 миллиджоулей — хватает на три действия: запитать микроконтроллер, сформировать радиоимпульс и передать пакет на реле или диммер.
Никаких батареек, никаких проводов, никакой замены. Ресурс ограничен только механикой кнопки — это сотни тысяч нажатий и 20+ лет службы. Выключатель и реле «знакомятся» один раз (процесс обучения занимает около полуминуты), после чего выключатель шлёт радиоимпульс, реле принимает его и коммутирует нагрузку.
Типовая ошибка при установке — приклеивание выключателя на металлическую поверхность. Металл экранирует сигнал, и связь становится нестабильной. Решение: пластик, стекло, дерево либо выносная антенна. Этот нюанс важен при монтаже в квартирах с металлическими дверными коробками или зеркальными поверхностями.
Беспроводной выключатель без батареек Inttechno построен именно по такой схеме. Его можно разместить там, где обычного выключателя никогда не было: у кровати, в коридоре, рядом с диваном, на стеклянной перегородке. Двусторонний скотч идёт в комплекте, монтаж занимает минуту.
Find & Bind: свет, который работает без интернета

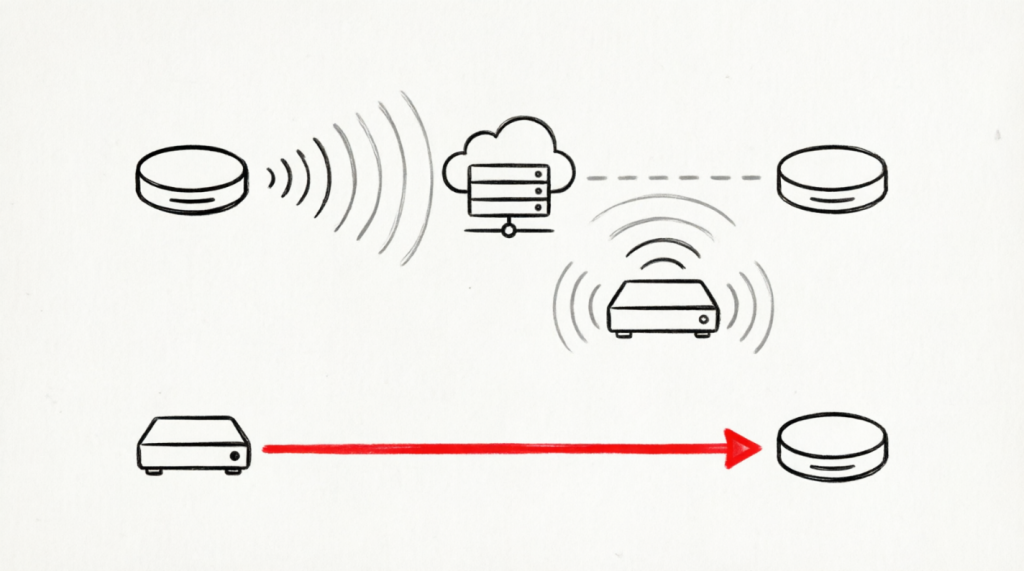

Третья задача — зависимость от облака. Большинство умных устройств на рынке живут в связке «устройство → облако производителя → приложение». Упал интернет — нет управления со смартфона. Завис роутер — выключатель не работает. Лёг сервер производителя — дом превращается в обычный. Для света это особенно критично: свет — базовая функция, она не может «упасть» вместе с облачным сервисом.
Решение — протокол Find & Bind, обеспечивающий прямую радиосвязь между выключателем и реле, без промежуточных облаков и контроллеров. Устройства «знакомятся» на аппаратном уровне: после привязки связь работает всегда, независимо от состояния интернета.
На практике это даёт две топологии, которые работают параллельно:
Когда интернет есть — доступно голосовое управление через Алису или Марусю, сценарии в приложении, удалённый доступ со смартфона из любой точки мира.
Когда интернета нет — физический выключатель по-прежнему включает свет. Роутер «упал», контроллер завис, провайдер проводит работы — свет работает как обычный.
Это не теоретическое преимущество, а практическая страховка. В реальной квартире интернет падает реже, чем хотелось бы, но случается у всех. Умный свет не должен реагировать на это полным отказом.
Голосовое управление и сценарии без танцев с бубном
Четвёртая задача — удобство управления. Многие умные реле живут в собственных облаках, и чтобы подключить их к голосовому ассистенту, нужен шлюз, аккаунт, привязка, навык. Часто это работает нестабильно: облако производителя упало — голосовое управление недоступно.
В случае с устройствами Inttechno интеграция с Яндекс.Станцией и другими ассистентами работает без промежуточных облаков. Диммер получает команду напрямую, плавно меняет яркость. Сценарии настраиваются в приложении за несколько минут: «Кино» (свет на 20%), «Утро» (плавное включение на 70%), «Ночь» (полное выключение). Голосовые команды — «Алиса, включи свет в гостиной», «Алиса, сделай свет потише», «Алиса, свет на 30%» — отрабатывают без задержек.
Важная деталь, которую часто упускают: качество диммирования. Дешёвые диммеры без качественной ШИМ-модуляции (широтно-импульсной модуляции) дают мерцание на низкой яркости. Камера смартфона это видит, глаза — тоже. Рабочая частота ШИМ должна быть выше 1 кГц, иначе на уровнях 10–30% яркости свет начинает утомлять. Диммеры Inttechno используют ШИМ с частотой выше этого порога, поэтому мерцания нет даже на минимальных уровнях.
Как это выглядит на практике
Типовой сценарий — квартира 60–70 м² в доме старой постройки, 6–8 точек света, во всех подрозетниках только фаза. Хозяева хотят умный свет, но не готовы к ремонту.
Что происходит: шесть диммеров без нейтрали устанавливаются в подрозетники (около 40 минут), четыре беспроводных выключателя без батареек приклеиваются у кровати, в коридоре, в санузле и рядом с диваном (около 20 минут), сценарии настраиваются в приложении (15 минут), интеграция с Алисой занимает ещё 5 минут. Итого — час двадцать чистого времени. Без пыли, без штробления, без вызова электрика.
Результат: плавное включение света утром, сценарий «Кино» для вечернего просмотра, голосовое управление через Алису, работа света при падении интернета, экономия 15–20% электроэнергии за счёт диммирования.
Подобрать комплект устройств под конкретную квартиру можно через каталог inttechno.ru — там же оформляется заказ. Если нужна помощь с выбором (например, непонятно, хватит ли мощности ламп для реле без нейтрали, или нужен ли компенсатор нагрузки), менеджеры проконсультируют по почте или по телефону — это занимает несколько минут и избавляет от ошибок на этапе монтажа. Умный свет без ремонта — это не про новые квартиры. Это про то, чтобы старые квартиры перестали быть глупыми.
